Digitalpassameter 3902
Digitale einstellbare Bügelmessschraube / Rachenlehre mit drehbarer LED-Anzeige und Toleranzmodus, Geräte-Temperatur-Überwachung, USB-Schnittstelle und optionaler Software
Kurzbeschreibung
- Norm: DIN 863 | DAkkS-Kalibriert nach DIN EN ISO/IEC 17025:2018
- Messbereiche: 0 - 205 mm (je nach Version)
- Auflösung: < 0,0001 mm (< 0,1 µm)
- Display: LCD-Anzeige (drehbar) mit Toleranzabweichungsanzeige, Geräte-Temperatur-Überwachung
- Schnittstelle: Triple I (USB-Kabel oder Funk)
- Optionales Zubehör: Software, Geräteablage, Messmittelhalter
Anwendung
- Messen von Präzisionsbauelementen
- Schnelle und einfache Serienprüfung durch Anlüftknopf und LED-Toleranzanzeige
- Geeignet zum Einsatz im Messraum oder fertigungsnah an der Maschine (IP 65)
Detaillierte Informationen
Passameter sind einstellbare Rachenlehren, die vorwiegend zum Messen und Prüfen von rundgeschliffenen und gedrehten Teilen dienen. Sie ersetzen eine große Anzahl fester Lehren, wobei bei diesem Gerät noch der Vorteil der zahlenmäßigen Anzeige der Abweichung vom eingestellten Wert gegeben ist.

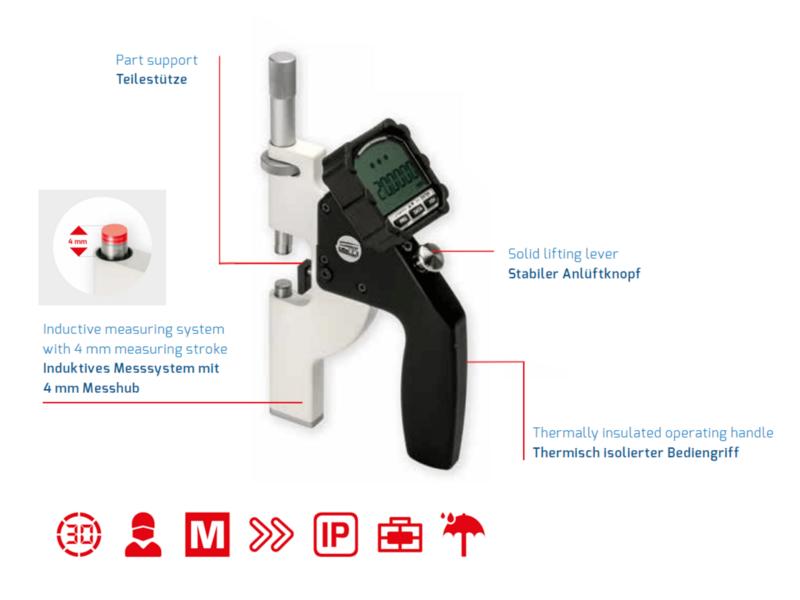

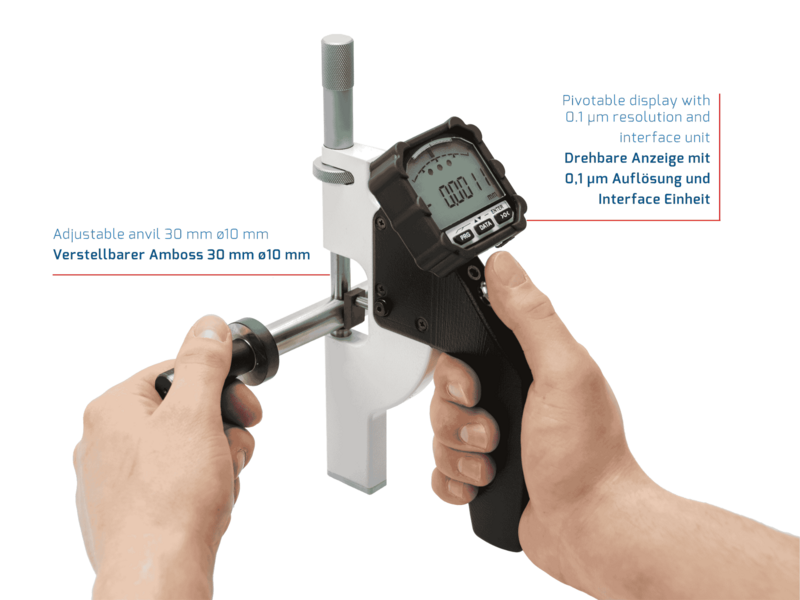

Das Digitalpassameter mit einem robusten Messmittelkörper und mit einem neuartigen Induktiv-Messsystem erreicht eine sehr hohe Messgenauigkeit und Wiederholgenauigkeit. Durch von oben verstellbaren Amboss liegt das Gewicht des Messmittels auf dem Werkstück. Der von unten herangeführte Messtaster, mit einem Messhub vom 4 mm, sichert durch seine konstante Messkraft eine sehr hohe Wiederholgenauigkeit. Die Anzeigeauflösung beträgt 0,1 μm. Die großen Messflächen von 10 mm gewährleisten ein stabiles Aufliegen am Prüfling. Alle erfassten Messwerte können mit einem optionalen Funkmodul extern weiterverarbeitet werden. Der einstellbare Toleranzmodus erleichtert die Anwendung in der Serienmessung.
Die optionale Software FMS-SD1 bietet die Möglichkeit das Digitalpassameter auch direkt über ein Kabel am PC zu konfigurieren. Damit lassen sich Funktionen wie Kalibrierungen, LED-Funktionen und Farben, Balkendarstellungen, Messmodi oder Passwortschutz aktivieren und einstellen.
DAS DIGITALPASSAMETER 3902 ERHIELT DEN INNOVATIONSPREIS THÜRINGEN
| Artikel | Digitalpassameter 3902 |
| Norm | DIN 863 |
| IP-Schutzart | IP 65 |
| Messtechnik | digital |
| Produktart | Passameter, einstellbare Rachenlehre, Bügelmessschraube |
| Auflösung (mm) | < 0,0001 mm (< 0,1 µm) |
| Auflösung (inch) | < 0.000005 inch |
| Wiederholgenauigkeit | < 0,0003 mm (< 0,3 µm) |
| Ebenheit (Messflächen) | < 0,0003 mm (< 0,3 µm) |
| Parallelität (Messflächen) | < 0,0005 mm (< 0,5 µm) |
| Durchmesser (Messflächen) | 10 mm |
| Messhub des Messtasters | 4 mm |
| Messkraft Standard | 12 - 18 N |
| Messkraft Spezial | 10 N |
| Gewicht (Version 0 - 30 mm) | 0,9 kg |
| Schnittstelle | Triple I (USB-Kabel oder wireless) |
| Softwarefunktionalität | Ja |
| Anzeige / Ziffernhöhe | 7stellig / 10 mm |
| Drehbares Anzeigeelement | Ja |
| Einheitenwechsel | mm / inch |
| Anzeigeoptionen | MIN / MAX / SCHLAG / MW / - Messmodus |
| Umrechnungsfaktor - Messmodus | Ja |
| Referenzmode | I / II |
| Toleranzeingabe | Ampelfunktion, akustische Ausgabe |
| Umkehrung der Messrichtung | Ja |
| Tastensperre | HOLD-Funktion |
| Geräte-Temperatur-Überwachung | Ja |
| Automatische Ausschalten | Ja |
| Batterie | CR2032 |
| Betriebsdauer | ca. 2000 h |
| Messflächen aus CBN | auf Anfrage |
| Verpackung | stabile Box |
| Die optionale Software FMS-S01 bietet die Möglichkeit das Digitalpassameter auch direkt über ein Kabel am PC zu konfigurieren. Damit lassen sich Funktionen wie Kalibrierungen, LED-Funktionen und Farben, Balkendarstellungen, Messmodi oder Passwortschutz aktivieren und einstellen. | |
- Hohe Messgenauigkeit mit Auflösung von 0,1 µm
- Stabile Auflage mit 10 mm Messflächen
- Linear kompensierter Induktivtaster mit 4 mm Messhub
- Messbereichsumschaltung metrisch mm / inch
- Einfache Serienprüfung durch stabilen Anlüftknopf
- Über Rechner programmierbar
- Konstante Messkraft für hohe Wiederholgenauigkeit < 0,3 µm

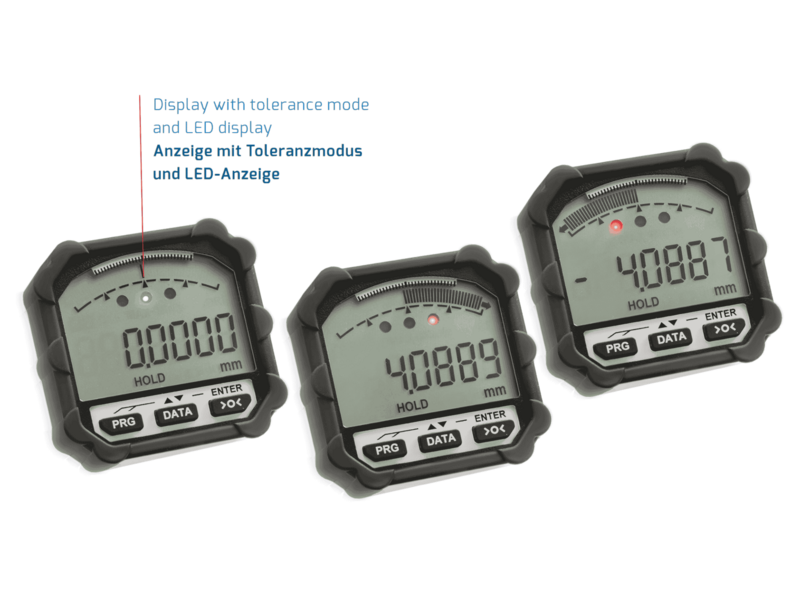

- Großes drehbares Anzeigeelement mit einstellbarem Toleranzfeld und Grenzwert LED
- Messbolzen wird von unten herangeführt für geringe Messstreuung
- Auch für fertigungsnahes Messen durch stabile Ausführung und Schutzart IP 65
- Geräte-Temperatur Überwachung
Zubehör
- Geräteablage
- Messmittelhalter
- Schnittstellen zur USB- oder kabellosen Datenüberfragung
- PC-Software IBR Simkey für die USB- und kabellose Datenübertragung
- PC-Software FMS View für die kabellose Datenübertragung
Software FMS View
Die optionale Software FMS-S01 bietet die Möglichkeit das Digitalpassameter auch direkt über ein Kabel am PC zu konfigurieren und Messwerte zu übertragen, u. a.:
- Anzeigen der aktuellen Werte von verschiedenen digitalen Messmitteln
- Mehrkanalfunktion d.h. parallele Anzeige von bis zu 10 verschiedenen Geräten
- Umfangreiche Übertragungsfunktion der Werte in Microsoft Excel
- Protokollformate bzw. Gerätetypen: Sylvac duplex, Sylvac simplex, IBRit-md 1, Heidenhain ND, TESA GTLXX USB, ALMEMO, MAHR 16EXu, PU 11, PU 23, PU 26, PU 60, PU 300, MFP Control, PU 36, IK220, Solartron Orbit3
> mehr zur Software
| Anwendungsbereiche (Sondergrößen und Sondermessflächen auf Anfrage) | ||
| Messbereich | Bezeichnung | Bestell-Nr. |
| 0 - 30 mm | Digitalpassameter 3902 | 76 3902 001 20 |
| 25 - 55 mm | Digitalpassameter 3902 | 76 3902 002 20 |
| 50 - 80 mm | Digitalpassameter 3902 | 76 3902 003 20 |
| 75 - 105 mm | Digitalpassameter 3902 | 76 3902 004 20 |
| 100 - 130 mm | Digitalpassameter 3902 | 76 3902 005 20 |
| 125 - 155 mm | Digitalpassameter 3902 | 76 3902 006 20 |
| 150 - 180 mm | Digitalpassameter 3902 | 76 3902 007 20 |
| 175 - 205 mm | Digitalpassameter 3902 | 76 3902 008 20 |
| Zubehör | ||
| Messbereich | Bezeichnung | Bestell-Nr. |
| 0 - 80 mm | Geräteablage klein | 76 3902 801 25 |
| 75 - 155 mm | Geräteablage mittel | 76 3902 802 25 |
| 150 - 205 mm | Geräteablage groß | 76 3902 803 25 |
| 0 - 55 mm | Messmittelhalter 3902 | 76 3902 820 14 |
| Software und Datenübertragung | ||
| Übertragung | Bezeichnung | Bestell-Nr. |
| Kabel | PC-Schnittstelle Triple I zu USB | 80 0091 380 94 |
| Kabel | PC-Software IBR Simkey | 81 0000 000 13 |
| Funk | PC-Schnittstelle RF1* Triple I zu Empfänger USB | 81 0000 000 16 - 81 0000 000 11 |
| Funk | PC-Software IBR Simkey | 81 0000 000 13 |
| Funk | PC-Software FMS View | 76 4104 964 20 |
