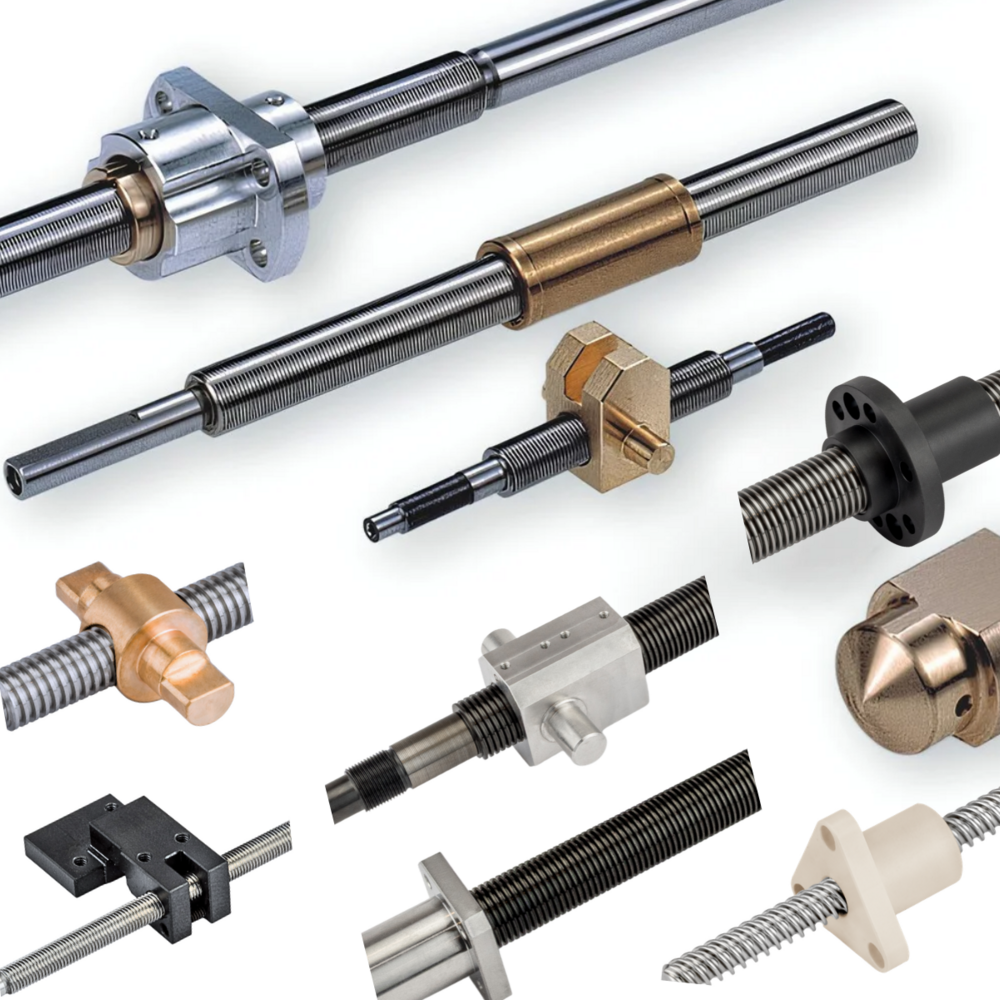

Muttern für Gleitgewindetriebe
Spiel kontrollieren · Drehmoment definieren · Geometrie an die Anwendung anpassen
Die Mutter bestimmt wesentlich, wie sich ein Gleitgewindetrieb bewegt. Axialspiel, Drehmoment, Werkstoff und Geometrie werden deshalb gezielt auf Spindel und Anwendung abgestimmt.
Feinmess Suhl entwickelt und fertigt Gewindemuttern passend zu Bauraum, Lastfall, Bewegungsprofil und gefordertem Bewegungsverhalten – von bewährten Standardformen bis zu komplexen kundenspezifischen Sonderbauformen.
So entstehen Spindel und Mutter als abgestimmtes System für präzise Linear Motion.
Beispiele Muttern Produktübersicht Gleitgewindetriebe Unverbindlich anfragen
Ihre individuellen technischen Möglichkeiten

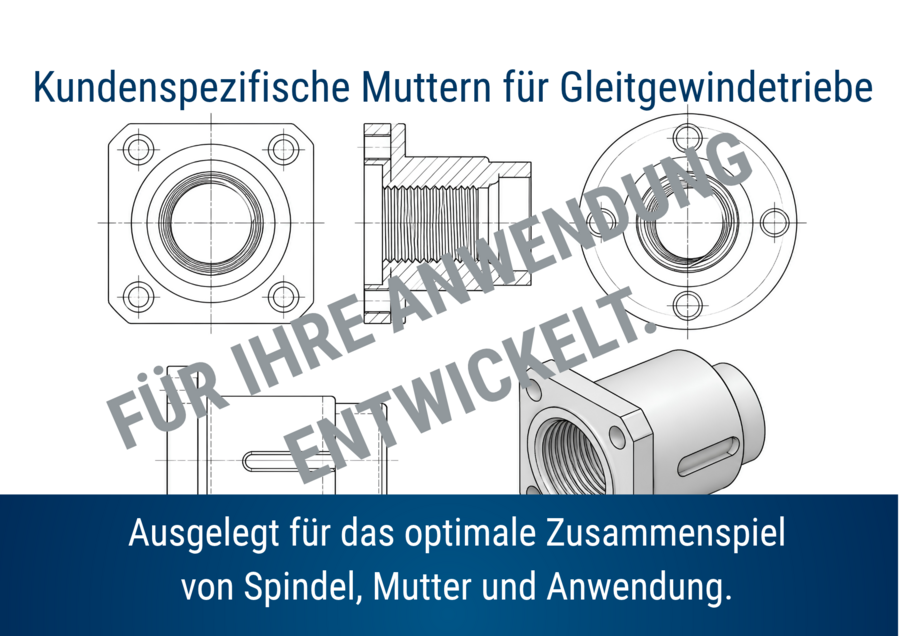

Kundenspezifische Entwicklung – in jedem Detail individuell – Funktionale Sondergeometrien
Technische Konfigurationsmöglichkeiten:
| Sonderlösungen & Integration
Kurz gesagt: |
Blockmutter mit Nut und Bohrungen, PEEK PVX, gefräst
Mutter (M4 x 1 P0,5) – 76910315110
- Ausführung: gefräste Mutter mit Anschlussgeometrie
- Gewinde: M4 x 1 P0,5, metrisch
- Werkstoff: PEEK PVX, selbstschmierend, verschleißarm, trockenlaufend
- Anschluss: Block mit Nut sowie Befestigungs- und Querbohrungen
- Passende Spindel: nichtrostender Edelstahl, geschliffen
- Genauigkeit: P1–P5, spielfrei mit Vorspannsystem
- Option: kundenspezifisch anpassbar
- Werkstoff: PEEK PVX mit Kohlenstofffasern, Graphit und PTFE
- Einsatz: Vakuum, Reinraum, strahlungsbelastete Umgebung
- Passende Antriebe: Durchmesser 3–25 mm, Steigung ab ≥ 0,2 mm, ein- oder mehrgängig
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
- Branchen: Medizintechnik, Luft- und Raumfahrt, Halbleiter- und Vakuumtechnik, Analytik und Messtechnik, Optik und Photonik, Sondermaschinenbau
- Maße beim Beispiel: M4 x 1 P0,5
- Geometrie: zylindrisch mit oder ohne Flansch, Block- und Anschlussmutter, Sonderformen nach Zeichnung
- Gewinde: Form, Steigung und Gangzahl nach Anwendung
- Werkstoff: PEEK PVX oder Bronze (CuSn8)
- Schmierung und Beschichtung: Sonderschmierung, funktionale Tribologie (z. B. Tribobond-Reihe)
- Umgebung: Vakuum, Reinraum (ISO-Klassen), kryogen, Hochtemperatur, strahlungsresistent
- Baugruppe: Kombination mit Lagerung oder Motor bis zum Aktuator oder Mikrometertisch
- Dokumentation: Invasivmedizin sowie Luft- & Raumfahrt, weitere auf Anfrage
gedreht, Zinnbronze, zylindrisch mit kurzem Außengewinde
Mutter (M6x1/20) – 76910360910
- Ausführung: gedrehte Gleitgewindemutter, zylindrisch
- Innengewinde: M6 x 1, metrisch, Steigung 1 mm
- Länge: 20 mm
- Außengewinde: kurzer Gewindeabschnitt am hinteren Ende zur Befestigung
- Werkstoff: CuSn8P (Zinnbronze), verschleißarm, gute Gleiteigenschaften
- Passende Spindel: nichtrostender Edelstahl, geschliffen
- Genauigkeit: P1–P5, spielfrei mit Vorspannsystem
- Option: kundenspezifisch anpassbar
- Werkstoff: CuSn8P, Zinnbronze mit Phosphor
- Eigenschaften: hohe Verschleißfestigkeit, gute Notlaufeigenschaften, korrosionsbeständig, belastbar
- Schmierung: Fett oder Öl, Sonderschmierung auf Anfrage
- Passende Antriebe: Durchmesser 3–25 mm, Steigung ab ≥ 0,2 mm, ein- oder mehrgängig
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
- Einsatz: Positioniersysteme, Aktuatoren, Mikrometertische, Linearachsen
- Geometrie: Außenform, Länge, Flansch, Länge und Art des Außengewindes nach Zeichnung
- Innengewinde: Form, Steigung und Gangzahl nach Anwendung
- Werkstoff: CuSn8P oder PEEK PVX (selbstschmierend, trockenlaufend)
- Schmierung und Beschichtung: Sonderschmierung, funktionale Tribologie (z. B. Tribobond-Reihe)
- Vorspannung: anwendungsspezifische Systeme, spielfrei
- Baugruppe: Kombination mit Lagerung oder Motor bis zum Aktuator oder Mikrometertisch
Hochleistungskunststoff, gedreht, Dreiecksflansch
Mutter (M6,35x1,588/19,1) – 76910375110
- Ausführung: gedrehte Gleitgewindemutter mit Dreiecksflansch
- Innengewinde: M6,35 x 1,588 (Durchmesser 6,35 mm, Steigung 1,588 mm)
- Länge: 19,1 mm
- Flansch: dreieckig, drei Befestigungsbohrungen, direkte Montage an die Anschlusskonstruktion
- Werkstoff: ZX530, Hochleistungskunststoff, selbstschmierend, verschleißarm, leichtgängig
- Passende Spindel: nichtrostender Edelstahl, geschliffen
- Genauigkeit: P1–P5, spielfrei mit Vorspannsystem
- Option: kundenspezifisch anpassbar
- Werkstoff: ZX530
- Lauf: trocken, ohne Fett oder Öl, leise und vibrationsarm
- Passende Antriebe: Durchmesser 3–25 mm, Steigung ab ≥ 0,2 mm, ein- oder mehrgängig
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
- Einsatz: Positioniersysteme, Aktuatoren, Mikrometertische, Linearachsen
- Maße: S24 x 2,5
- Geometrie: Flanschform (dreieckig, rund, rechteckig), Länge, Außenform nach Zeichnung
- Innengewinde: Form, Steigung und Gangzahl nach Anwendung
- Werkstoff: ZX530, PEEK PVX oder Bronze (CuSn8)
- Schmierung und Beschichtung: Sonderschmierung, funktionale Tribologie (z. B. Tribobond-Reihe)
- Vorspannung: anwendungsspezifische Systeme, spielfrei
- Baugruppe: Kombination mit Lagerung oder Motor bis zum Aktuator oder Mikrometertisch
Gedreht, Hochleistungskunststoff, selbstschmierend, mit Partikelfalle
Mutter (S24x2,5/32/57) – 76910365310
- Ausführung: gedrehte Gleitgewindemutter mit Rundflansch
- Innengewinde: S24 x 2,5 (Durchmesser 24 mm, Steigung 2,5 mm)
- Durchmesser: 32 mm
- Länge: 57 mm
- Flansch: rund, mehrere Befestigungsbohrungen, Rohrabschnitt mit Absatz
- Werkstoff: PEEK PVX, schwarz, selbstschmierend
- Sauberkeit: frei von Schmierstoff und Verunreinigungen
- Gewinde-Ein-/Ausläufe abgedacht, Partikelfalle 0,10 mm
- Passende Spindel: nichtrostender Edelstahl, geschliffen
- Option: kundenspezifisch anpassbar
- Werkstoff: PEEK PVX, schwarz, mit Kohlenstofffasern, Graphit und PTFE
- Lauf: trocken, ohne Fett oder Öl, leise und vibrationsarm
- Partikelfalle: abgedachte Gewinde-Ein-/Ausläufe mit 0,10 mm, Abrieb wird aufgenommen und gelangt nicht in die Umgebung
- Einsatz: partikelsensible Anwendungen, Reinraum, Vakuum
- Passende Antriebe: Durchmesser 3–25 mm, Steigung ab ≥ 0,2 mm, ein- oder mehrgängig
- Genauigkeit: P1–P5, spielfrei mit Vorspannsystem
- Maße: S24 x 2,5
- Geometrie: Flanschform, Länge, Außenform, Anzahl und Lage der Bohrungen nach Zeichnung
- Innengewinde: Form, Steigung und Gangzahl nach Anwendung
- Partikelfalle: Ausführung der Ein- und Ausläufe nach Anforderung
- Werkstoff: PEEK PVX oder Bronze (CuSn8P)
- Umgebung: Vakuum- und Reinraumausführungen (ISO-Klassen), kryogen, Hochtemperatur, strahlungsresistent
- Vorspannung: anwendungsspezifische Systeme, spielfrei
- Baugruppe: Kombination mit Lagerung oder Motor bis zum Aktuator oder Mikrometertisch
