Gleitgewindetriebe mit gerollter Spindel
Gerolltes Gewinde · robust ausgelegt · kosteneffizient
Wenn robuste Serienlösungen und wirtschaftliche Fertigung im Vordergrund stehen, sind unsere gerollten Gleitgewindespindeln die richtige Wahl. Sie ermöglichen hohe Steigungswinkel, lange Spindellängen und flexible Gewindeformen – ideal für leistungsfähige Antriebs- und Positionieraufgaben mit definierten Toleranzen.
Konstruktive Vorteile bei Feinmess Suhl
- Große Steigungswinkel bis 90° – hohe Verfahrgeschwindigkeiten und effiziente Kraftübertragung
- Lange Ausführungen bis 3 m – ideal für Achsen, Linearsysteme und Großverstellungen
- Kundenspezifische Varianten – Gewindeform, Material und Einsatzumgebung exakt angepasst
Produktübersicht gerollte Gewinde Weitere Mutternformen Unverbindlich anfragen
Ihre individuellen technischen Möglichkeiten
Technische Konfigurationsmöglichkeiten:
| Optional erweiterbar:
Kurz gesagt: Robuste und wirtschaftliche Gewindetriebe, wenn hohe Steigungswinkel, lange Spindeln und flexible Geometrien gefragt sind. |

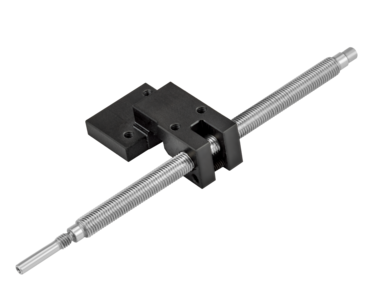

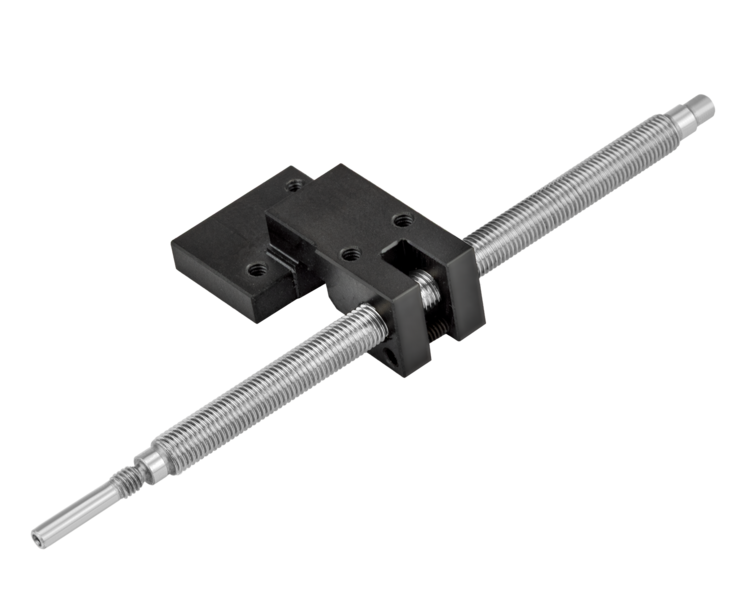

Gewindetrieb (M4x1P0,5/61/80) - 76910315114
- Außendurchmesser: 4 mm
- 1-gängig
- Steigung: 0,5 mm
- Gewindelänge: 61 mm
- Gesamtlänge: 80 mm
- Spindel: 1.4104 Martensitischer, schwefellegierter Edelstahl
- Mutter: PEEK PVX Hochleistungs-Polymer (PEEK) mit Festschmierstoff-Verstärkung
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Gerolltes Gewinde – höhere Oberflächengüte und Druckfestigkeit gegenüber gefrästem Gewinde
- PEEK PVX Mutter selbstschmierend, kein externer Schmierstoffeintrag, chemikalienbeständig
- Geringe Partikelabgabe – reinraumtauglich
- Spindelwerkstoff 1.4104 korrosionsbeständig, härtbar
- Sonderausführungen (Längen, Wellengeometrien) auf Anfrage
Einsatzbereiche
Positionierachsen und Hubeinheiten in der Reinraumtechnik (ISO 1–6), Dosierpumpen und chirurgische Stellantriebe in der Medizintechnik, Pipettierroboter und Ventilbetätigung in der Laborautomation sowie Fokussiereinheiten in der Optik und Photonik sowie Halbleiterfertigung, Luft- und Raumfahrt, Dentaltechnik und Feinmesstechnik eingesetzt.
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
Werkstoffe & Beschichtungen
- Nichtrostender Stahl; weitere Werkstoffe auf Anfrage
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage

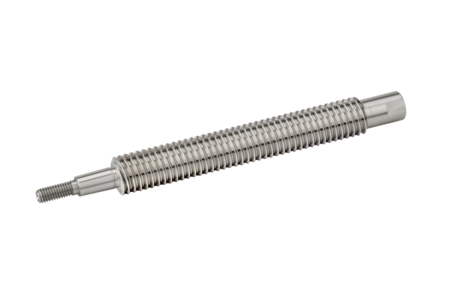

Gewindetriebe M3x1-P0,5 - 76910357310
- Außendurchmesser: 3 mm
- 1-gängig
- Steigung: 0,5 mm
- Gewindelänge: 172 mm
- Gesamtlänge: 185 mm
- Zapfen: Dm 2,5-0,005/-0,011
- Rändel: DIN 82 RAA T 0,4
- rostfreier, hygienischer Edelstahl mit guter Korrosionsbeständigkeit, nicht magnetisch und lebensmittelgeeignet
- Dünnschicht-Beschichtung (PVD/DLC)
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Gerolltes Gewinde – höhere Oberflächengüte und Druckfestigkeit gegenüber gefrästem Gewinde
- Edelstahl: korrosionsbeständig, nicht magnetisch, hygienisch & lebensmittelgeeignet
- Dünnschicht-Beschichtung (PVD/DLC)
- Sonderschmierung & Beschichtung auf Anfrage – individuell abgestimmt auf Anwendung und Umgebung
Einsatzbereiche
Ideal für Haushalt (Möbel, Bad, Küche), Gastronomie (Edelstahlküchen, Spülbereiche), Innenausbau (sichtbare, rostfreie Verbindungen) und Maschinenbau (feuchte oder korrosive Umgebungen).
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 2–20 mm (gewindeformend, M2–M20 bzw. Sonderdurchmesser)
- Steigung nach DIN/ISO, Regel- und Feingewinde möglich
- Schaftlängen als Stangenmaterial oder als vorgefertigte Rohlinge/Schrauben
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
Werkstoffe & Beschichtungen
- rostfreier, hygienischer Edelstahl mit guter Korrosionsbeständigkeit, nicht magnetisch und lebensmittelgeeignet; weitere Werkstoffe auf Anfrage
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
- Dünnschicht-Beschichtungen (PVD/DLC) zur Optimierung der Tribologie, zur Reduzierung von Reibung, Verschleiß und Korrosion an Bauteilen. Je nach Variante verbessern sie z. B. die Gleiteigenschaften, erhöhen die Verschleißfestigkeit oder bieten zusätzlichen Korrosionsschutz
Umgebungsanpassung
- Lebensmittel- und hygienetaugliche Ausführungen (FDA-/EU-konform)
- Feucht-, Nass- und Außenbereichsvarianten, korrosionsbeständig
- Hochtemperatur- und Tieftemperaturausführungen auf Anfrage
- Abgestimmte Schraube-Mutter-Paarung für reibungsoptimierten Eingriff
Genauigkeit & Passung
- Toleranzklassen nach DIN/ISO (z. B. 6g/6H)
- Spielarme, passgenaue Verbindungen für saubere Optik und sicheren Halt
Erweiterung zur Baugruppe
- Kombination mit Muttern, Scheiben, Dichtelementen – bis hin zu kompletten Verbindungssätzen
- Dokumentation für Lebensmitteltechnik, Medizintechnik und Reinraumanwendungen; weitere auf Anfrage
