Gleitgewindetriebe mit geschliffener Spindel
Ultrafein geschliffenes Gewinde · kundenspezifisch gedacht · geometrisch außergewöhnlich.
Wenn Standardlösungen an ihre Grenzen stoßen, kommen unsere geschliffenen Gleitgewindespindeln ins Spiel. Sie verbinden ultrafeine Gewindesteigungen, höchste Formgenauigkeit und frei gestaltbare Geometrien zu einer Lösung, die exakt auf Ihre Anwendung zugeschnitten ist – von der Idee bis zur Bewegung.
Konstruktive Vorteile bei Feinmess Suhl
- Ultrafeine Gewinde ab 0,2 mm Steigung – für maximale Auflösung und Wiederholgenauigkeit
- Kundenspezifische Auslegung – Durchmesser, Länge, Gewindeform, Material, Tribologie und Funktion exakt nach Bedarf
- Sämtliche Sondergeometrien – realisierbar durch optimiertes Präzisionsschleifverfahren
Produktübersicht geschliffene Gewinde Weitere Mutternformen Jetzt technisch beraten lassen
Individuell Konfigurieren
Technische Konfigurationsmöglichkeiten:
| Optional erweiterbar:
Kurz gesagt: Gerne entwickeln wir gemeinsam mit Ihnen die optimale Lösung für Ihre Anwendung – bereits ab der Konstruktionsphase. |
Die nachfolgenden Gewindespindeln sind Beispiele für mögliche Ausführungen:

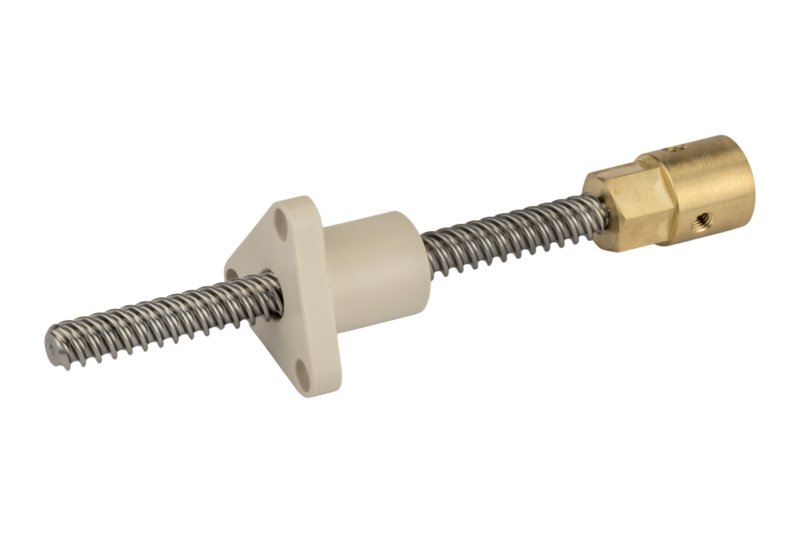

Gewindetrieb (M6,35x1,588/78/98) - 76910375014
- Außendurchmesser: 6,35 mm
- Steigung: 1,588 mm
- Gewindelänge: 78 mm
- Gesamtlänge: 98 mm
- Spindel: nichtrostender Edelstahl, geschliffen – präzise Oberfläche, korrosionsbeständig und langlebig
- Mutter: Hochleistungskunststoff – selbstschmierend, verschleißarm, leichtgängig
- Kupplungshülse: Siliziummessing – fest und präzise auf die Spindel aufgeschrumpft
- Axialspiel: 0,005–0,015 mm
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Geschliffene Gewindespindel M6,35×1,588 – höchste Oberflächenqualität für präzise, spielarme Linearbewegung
- Spindel aus nichtrostendem Edelstahl – korrosionsbeständig, hygienisch und langlebig
- Mutter aus Hochleistungskunststoff – selbstschmierend, verschleißarm, leichtgängig
- Kupplungshülse aus Siliziummessing – fest auf die Spindel aufgeschrumpft für spielfreie, drehmomentstabile Verbindung
- Axialspiel 0,005–0,015 mm – für höchste Positioniergenauigkeit
- Sonderausführungen (Längen, Steigungen, Werkstoffe) auf Anfrage
Einsatzbereiche
Eingesetzt in der Feinmesstechnik, Optik und Photonik, Labor- und Medizintechnik sowie in hochpräzisen Stellantrieben, wo engste Toleranzen, minimales Axialspiel und dauerhaft zuverlässige Linearbewegungen auf kleinstem Bauraum gefordert sind.
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
Werkstoffe & Beschichtungen
- Nichtrostender Edelstahl; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: Hochleistungskunststoff, Bronze oder selbstschmierendes PEEK PVX
- Kupplungshülsen und Anbauteile: Messing, Aluminium oder Stahl
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage

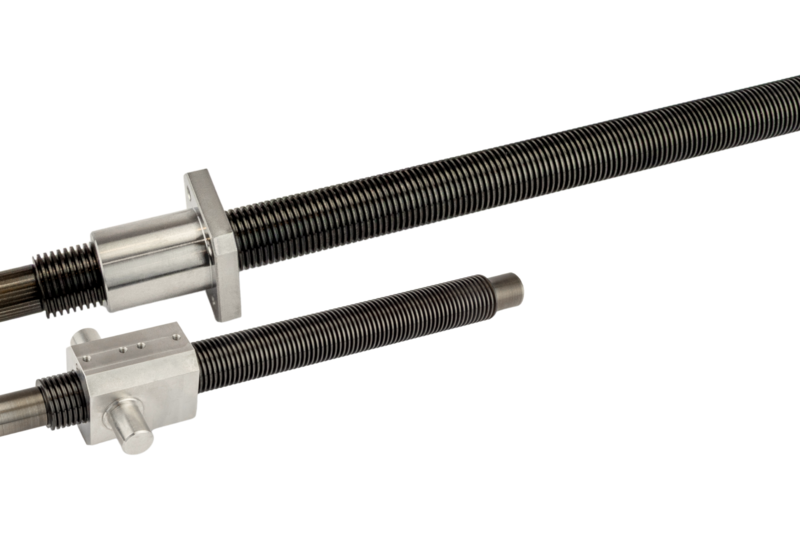

Trapezgewindetrieb (Tr20x2/194/273 & Tr20x2/375/450) - 76910373220 & 76910373420
- Außendurchmesser: 20 mm
- Trapezgewinde Tr20x2
- 1-gängig
- Steigung: 2 mm
- Gewindelänge: 194 mm / 375 mm
- Gesamtlänge: 273 mm / 450 mm
- Spindel: martensitischer Chromstahl – härtbar, verschleißfest, rostbeständig;
- Mutter: martensitischer Chrom-Molybdän-Stahl – verschleißarm mit guten Gleiteigenschaften
- Beschichtung: extrem harte, reibungsarme Kohlenstoffbeschichtung für minimalen Verschleiß und maximale Oberflächenhärte
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Trapezgewinde Tr20x2 – robuste, selbsthemmende Gewindeform für hohe axiale Lasten
- Spindel aus martensitischem Chromstahl – gehärtbar, verschleißfest, rostbeständig; mit reibungsoptimierter Spezialbeschichtung
- Mutter aus martensitischem Chrom-Molybdän-Stahl – verschleißarm mit guten Gleiteigenschaften
- Sonderausführungen (Längen, Steigungen, Werkstoffe) auf Anfrage
Einsatzbereiche
Eingesetzt in anspruchsvollen Linearantrieben des Maschinenbaus, der Automatisierungstechnik und Medizintechnik, wo hohe axiale Kräfte, präzise Positionierung und dauerhaft zuverlässige Gewindeverbindungen unter mechanisch und tribologisch anspruchsvollen Bedingungen gefordert sind.
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: Trapez, metrisch, UTS, Whitworth, Sonderformen
Werkstoffe & Beschichtungen
- Martensitischer Chromstahl; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: martensitischer Stahl; weitere Werkstoffe (z. B. Bronze) auf Anfrage
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage

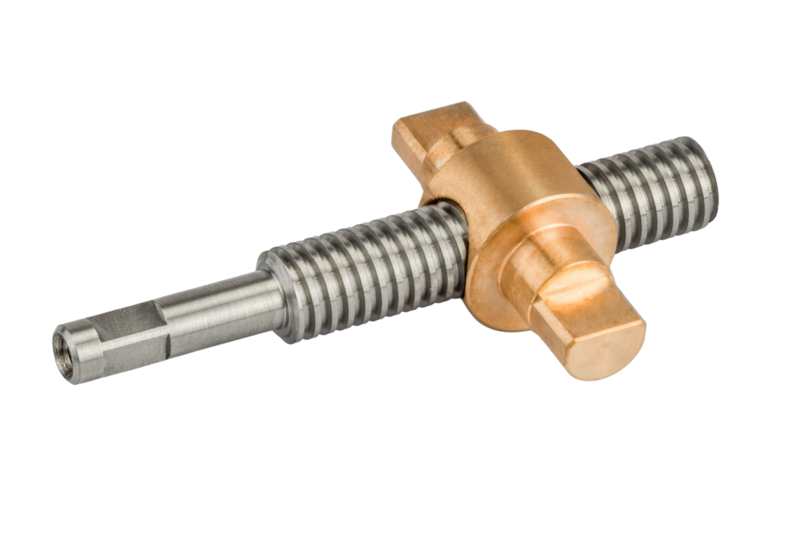

Trapezgewindetrieb (Tr8x1,5/40/58,4) - 76910360714
- Außendurchmesser: 8 mm
- Gewindeform: Trapez
- 1-gängig
- Steigung: 1,5 mm
- Gewindelänge: 40 mm
- Gesamtlänge: 58,4 mm
- Spindel: rostfreier, austenitischer Edelstahl
- Mutter: Kupfer-Zinn-Bronze
- Schmierung: reibwertoptimiertes Spezialfett für besonders leichtgängige, verschleißarme Bewegungen
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Geschliffenes Trapezgewinde Tr8x1,5 – hohe Präzision mit Steigungsfehler <0,010/100 mm und Taumelfehler <0,003 mm, beidseitig zentriert
- Spindel aus Edelstahl – korrosionsbeständig, nicht magnetisch, hygienisch
- Mutter aus Kupfer-Zinn-Bronze – selbstschmierend durch hervorragende Gleit- und Notlaufeigenschaften, verschleißarm
- Spielarme Montage mit <0,01 mm Axialspiel – für präzise, spielfreie Linearbewegung
- Geschmiert mit Spezialfett – reibwertoptimiert für besonders leichtgängige, verschleißarme Bewegungen
- Sonderausführungen (Längen, Steigungen, Werkstoffe) auf Anfrage
Einsatzbereiche
Eingesetzt in der Feinmesstechnik, Labor- und Medizintechnik, Optik und Sensorik sowie in kompakten Stellantrieben der Automatisierungs- und Robotiktechnik, wo präzise, spielarme Linearbewegungen auf kleinem Bauraum gefordert sind.
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
Werkstoffe & Beschichtungen
- Nichtrostender Stahl (z. B. 1.4301, 1.4305, 1.4104); weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: Bronze oder selbstschmierendes PEEK PVX
- Sonderschmierung & Beschichtung: funktionale Tribologie (z. B. Tribobond- oder Klübersynth-Reihe), abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage
Gewindetrieb (S24x2,5/197/250) - 76910365314
- Außendurchmesser: 24 mm
- Sägengewinde S24×2,5
- Steigung: 2,5 mm
- Gesamtlänge: 250 mm
- Axialspiel: 0,020 mm
- Spindel: martensitischer Chromstahl – gehärtet 55±2 HRC, verschleißfest, langlebig
- Mutter: PEEK PVX black – selbstschmierend, frei von Schmierstoff und Verunreinigungen; Gewinde-Ein-/Ausläufe abgedacht, Partikelfalle 0,10 mm
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Sägengewinde S24×2,5 – hohe axiale Tragfähigkeit bei gleichzeitig leichtgängigem Lauf
- Spindel aus martensitischem Chromstahl – gehärtet 55±2 HRC, verschleißfest und langlebig
- Mutter aus PEEK PVX black – selbstschmierend, schmierstoff- und partikelarm; Gewinde-Ein-/Ausläufe abgedacht mit integrierter Partikelfalle 0,10 mm
- Axialspiel 0,020 mm – für präzise, reproduzierbare Linearbewegung
- Sonderausführungen (Längen, Steigungen, Werkstoffe) auf Anfrage
Einsatzbereiche
-
Eingesetzt in der Reinraumtechnik, Halbleiterfertigung, Medizintechnik und Laborautomation, wo partikelarme, schmierstofffreie und präzise Linearbewegungen unter sauberen Umgebungsbedingungen gefordert sind.
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Säge, Sonderformen
Werkstoffe & Beschichtungen
- Martensitischer Chromstahl, gehärtet; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: selbstschmierendes PEEK PVX, Bronze oder Hochleistungskunststoff
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage

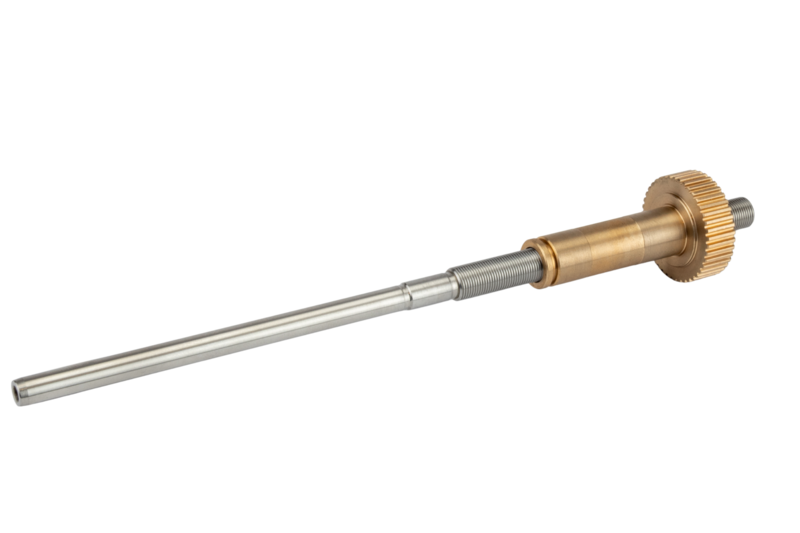

Gewindetrieb (5/16-40HS-3A/83/183) - 76910308014
- Außendurchmesser: 7,9375 mm (5/16")
- Steigung: 0,635 mm
- Gewinde: 5/16"-40 UNF, Toleranzklasse 3A
- Gewindelänge: 83 mm
- Gesamtlänge: 183 mm
- Spindel: nichtrostender Edelstahl, geschliffen – präzise Oberfläche, korrosionsbeständig und langlebig; mit zwei geschliffenen Lagersitzen
- Mutter: Bronze, verzahnt für Zahnriemenantrieb, geölt
- Option: kundenspezifisch anpassbar
Konstruktionsmerkmale
- UNF-Feingewinde 5/16"-40, Toleranzklasse 3A – für präzise, spielarme Führung
- Spindel aus nichtrostendem Edelstahl, geschliffen – präzise Oberfläche, korrosionsbeständig und langlebig; mit zwei geschliffenen Lagersitzen
- Mutter aus Bronze, verzahnt für Zahnriemenantrieb, geölt
- Option: kundenspezifisch anpassbar
Einsatzbereiche
Eingesetzt in kompakten Linearantrieben mit Zahnriemenkopplung, bei denen präzise Positionierung, definierte Lagerung und dauerhaft zuverlässige Gewindeführung gefordert sind – etwa in der Automatisierungstechnik und im Präzisionsmaschinenbau.
Kundenspezifische Konfigurationen
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Säge, Sonderformen
Werkstoffe & Beschichtungen
- Martensitischer Chromstahl, gehärtet; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: selbstschmierendes PEEK PVX, Bronze oder Hochleistungskunststoff
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage.
Gewindetrieb (Tr10x5P1mod/291/364) - 76910316510
- Durchmesser: 10 mm
- Trapezgewinde: Tr10x5P1mod
- Steigung: 5 mm
- Gesamtlänge: 364 mm
- Spindel: 100Cr6 (Wälzlagerstahl, gehärtet)
- Mit Nadelrolle Dm 1,5 – 1,6 lang
- Bestell-Nr.: 76 9103:165.10
- Option: Kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Trapezgewinde Tr10x5P1mod – modifizierte Gewindegeometrie für angepasste Lastverteilung
- Spindel aus Wälzlagerstahl – durchgehärtet, verschleißfest, für hohe radiale und axiale Belastungen ausgelegt
- Mit Nadelrolle Dm 1,5 – 1,6 mm Länge – zur Lagerung oder Führung im Antriebsstrang
- Gesamtlänge 364 mm – für mittlere bis größere Hübe geeignet
- Sonderausführungen (Längen, Steigungen, Werkstoffe) auf Anfrage
Einsatzbereiche
-
Eingesetzt in der Antriebstechnik, im Maschinenbau und in industriellen Stellantrieben, wo hohe Tragfähigkeit, Verschleißfestigkeit und präzise Linearbewegung unter mechanischer Belastung gefordert sind.
Kundenspezifische Konfigurationen
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Säge, Sonderformen
Werkstoffe & Beschichtungen
- Martensitischer Chromstahl, gehärtet; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: selbstschmierendes PEEK PVX, Bronze oder Hochleistungskunststoff
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage

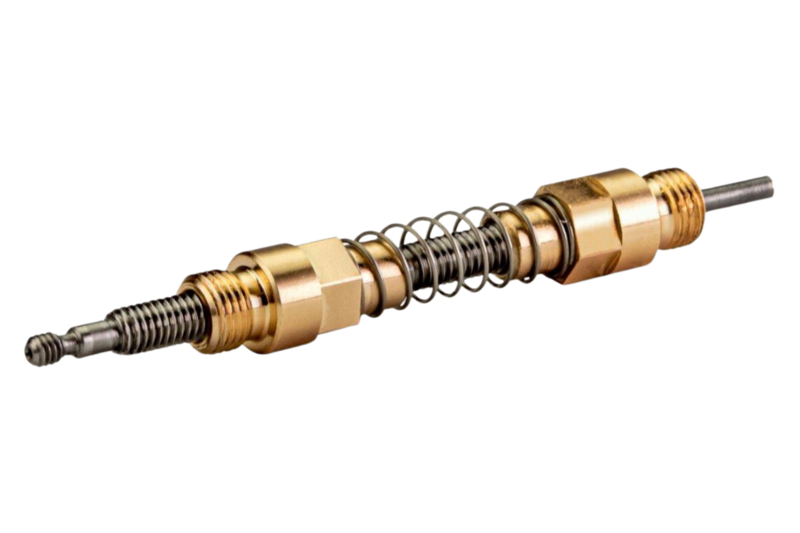

FlexTrieb® (M3 bis M6,35; mehrgängig, variable Längen) - 76910364520
- Verfügbare Gewindevarianten:
- M6,35 × 1
- M3 × 0,5
- M3 × 1 (2-gängig, Steigung 0,5 mm)
- M5 × 2,75 (4-gängig, Steigung 0,68 mm)
- Gewindelänge: 43 mm / 58 mm / 145,5 mm (variantenabhängig)
- Gesamtlänge: 88,9 mm / 81 mm / 180 mm (variantenabhängig)
- Lagerung: zwei leicht vorgespannte Schrägkugellager in DB-Anordnung
- Spindel: martensitischer Edelstahl – gehärtbar, verschleißfest, korrosionsbeständig
- Mutter: Bronze oder martensitischer Edelstahl – verschleißarm mit guten Gleiteigenschaften
- Geschmiert mit synthetischem Präzisionsschmierfett – geräuscharm, für Langzeit- und For-Life-Schmierung
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Gewindespindeln in vier Varianten (M3–M6,35) – ein- und mehrgängig, für unterschiedliche Vorschub- und Kraftanforderungen
- Spindel aus martensitischem Edelstahl – gehärtbar, verschleißfest, korrosionsbeständig und langlebig
- Mutter aus Bronze oder martensitischem Edelstahl – verschleißarm mit guten Gleiteigenschaften
- Zwei leicht vorgespannte Schrägkugellager in DB-Anordnung – hohe axiale Steifigkeit in beiden Richtungen, minimales Spiel
- Geschmiert mit synthetischem Präzisionsschmierfett – geräuscharm, niedrige Anlaufmomente, geeignet für Langzeit- und For-Life-Schmierung
- Erhältlich in mehreren Baulängen; weitere Varianten auf Anfrage
- Sonderausführungen (Längen, Steigungen, Lagerungen) auf Anfrage
Einsatzbereiche
Eingesetzt in der Feinmesstechnik, Optik und Photonik, Medizintechnik sowie in hochpräzisen Stellantrieben, wo kompakte Bauform, minimales Spiel und leichtgängige, geräuscharme Linearbewegungen gefordert sind.
Kundenspezifische Konfigurationen
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
Werkstoffe & Beschichtungen
- Martensitischer Edelstahl; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: martensitischer Edelstahl, Bronze (CuSn8) oder selbstschmierendes PEEK PVX
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage
Fragen Sie uns gerne direkt an.
Gewindenabe (M8/91,5/137) 76910305614
- Gewinde: M8
- Gewindelänge: 91,5 mm
- Gesamtlänge: 137 mm
- Spindel: Vergütungsstahl – härtbar, hochfest, verschleißfest
- Mutter: Zinnbronze – hervorragende Gleit- und Verschleißeigenschaften, hohe Tragfähigkeit
- Gefertigt nach Zeichnung – spielarm gepaart
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Metrisches Gewinde M8 – präzise, spielarm gepaarte Spindel-Nabe-Kombination
- Spindel aus härtbarem Vergütungsstahl – hochfest, verschleißfest und langlebig
- Mutter aus Zinnbronze – hervorragende Gleit- und Notlaufeigenschaften, hohe Tragfähigkeit und Verschleißfestigkeit
- Komplett gefertigt nach Zeichnung – maßhaltig und reproduzierbar
- Sonderausführungen (Längen, Gewinde, Werkstoffe) auf Anfrage
Einsatzbereiche
Eingesetzt in anspruchsvollen Linearantrieben der Feinmesstechnik, Automatisierungstechnik und Medizintechnik, wo hohe Positioniergenauigkeit, spielarme Führung und dauerhaft zuverlässige Gewindeverbindungen gefordert sind.
Kundenspezifische Konfigurationen
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
Werkstoffe & Beschichtungen
- Vergütungsstahl, härtbar; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: Zinnbronze (CuSn12), Bronze (CuSn8) oder selbstschmierendes PEEK PVX
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage
Fragen Sie uns gerne direkt an.

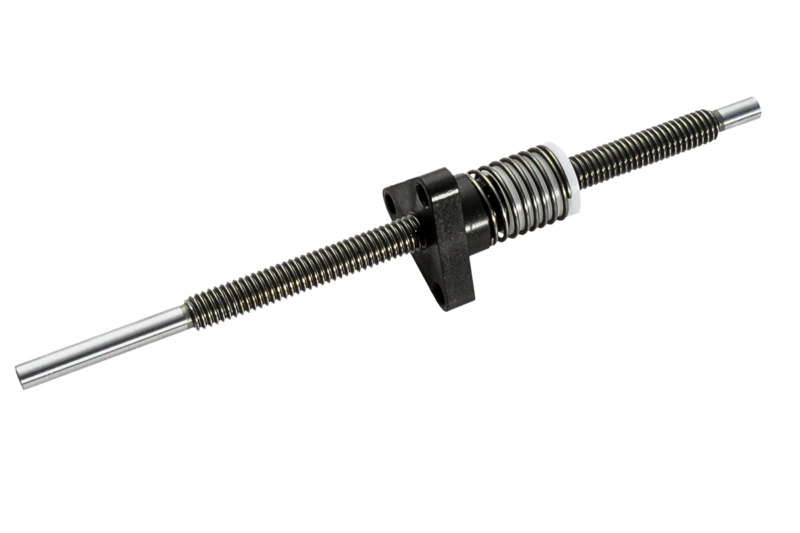

Gewindetrieb (M6x1/120/154) - 769521614
- Durchmesser: M6
- Gewinde: M6x1, gerollt
- Steigung: 1 mm
- Gewindelänge: 120 mm
- Gesamtlänge: 154 mm
- Spindel: nichtrostender Edelstahl, gerollt – mit beidseitiger Zentrierung, Teflon-beschichtet
- Mutter: Polyamid, geschlitzte Flanschmutter, dreieckiger Flansch mit 3 Befestigungsbohrungen
- Zusatzkomponente: Hülse und Feder
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Metrisches Feingewinde M6x1, gerollt – für präzise, spielarme Führung bei kompakten Abmessungen
- Spindel aus nichtrostendem Edelstahl 1.4301 – korrosionsbeständig, mit beidseitiger Zentrierung und Teflon-Beschichtung für reduzierte Reibung, gerollt
- Mutter: Polyamid, geschlitzte Flanschmutter, dreieckiger Flansch Befestigungsbohrungen
- Zusatzkomponente: Hülse und Feder
- Sonderausführungen (Längen, Steigungen, Werkstoffe) auf Anfrage
Einsatzbereiche
Eingesetzt in kompakten Präzisionsantrieben, bei denen geringes Gewicht, korrosionsbeständige Materialien und reibungsarme Führung gefordert sind – etwa in der Feinwerktechnik, Medizintechnik und optischen Gerätebau.
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Säge, Sonderformen
Werkstoffe & Beschichtungen
- Martensitischer Chromstahl, gehärtet; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: selbstschmierendes PEEK PVX, Bronze oder Hochleistungskunststoff
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage
Gewindetrieb (M6x0,25/16,5/36,5) - 76910024514
- Gewinde: M6 × 0,25
- Gewindelänge: 16,5 mm
- Gesamtlänge: 36,5 mm
- Verstellbolzen: Chrom-Vanadium-Stahl – gehärtet, verchromt, beschriftet
- Bolzen: Bronze Ø40 – hervorragende Gleiteigenschaften, verschleißarm
- Komplett gefertigt nach Zeichnung – als Einheit spielarm gepaart
- Option: kundenspezifisch anpassbar
Werkstoff- und Konstruktionsmerkmale
- Feingewinde M6 × 0,25 – höchste Einstellpräzision durch minimale Steigung
- Verstellbolzen aus Chrom-Vanadium-Stahl – gehärtet, verchromt für optimale Verschleißfestigkeit und Korrosionsbeständigkeit; beschriftet für eindeutige Identifikation
- Bolzen aus Bronze Ø40 – hervorragende Gleit- und Notlaufeigenschaften, hohe Tragfähigkeit
- Komplett nach Zeichnung gefertigt und als Einheit spielarm gepaart – maßhaltig und reproduzierbar
- Sonderausführungen (Längen, Gewinde, Werkstoffe) auf Anfrage
Einsatzbereiche
Eingesetzt in Präzisionsverstellsystemen der Feinmesstechnik, Optik und Werkzeugmaschinen, wo feinste Positionierungen, spielarme Führung und dauerhaft zuverlässige Gewindeverbindungen unter mechanisch anspruchsvollen Bedingungen gefordert sind.
Kundenspezifische Konfigurationen
Wir bieten ein breites Spektrum an kundenspezifischen Konfigurationen – von der Geometrie über Werkstoff und Schmierung bis zur fertigen Baugruppe.
Mechanische Auslegung
- Durchmesser 3–25 mm
- Steigung ab ≥ 0,2 mm, Steigungswinkel bis 90°
- Spindeln als Stangenmaterial bis 3 m oder aus vorgefertigten Rohlingen
- Ein- oder mehrgängige Ausführung
- Gewindeformen: metrisch, UTS, Whitworth, Trapez, Sonderformen
Werkstoffe & Beschichtungen
- Chrom-Vanadium-Stahl, gehärtet und verchromt; weitere Werkstoffe auf Anfrage
- Mutterwerkstoffe: Bronze, selbstschmierendes PEEK PVX oder Stahl
- Sonderschmierung & Beschichtung: funktionale Tribologie, abgestimmt auf Anwendung, Umgebung und Lebensdauer
Umgebungsanpassung
- Kryogene und Hochtemperaturausführungen
- Vakuum- und Reinraumausführungen (ISO-Klassen)
- Strahlungsresistente Varianten (z. B. Raumfahrt)
- Abgestimmte Spindel-Mutter-Paarung
Genauigkeit & Vorspannung
- Genauigkeitsklassen P1–P5
- Anwendungsspezifische Vorspannsysteme, spielfrei
Erweiterung zur Baugruppe
- Kombination mit Lagerung oder Motor – bis hin zum Aktuator oder Mikrometertisch
- Dokumentation für Invasivmedizin und Luft- & Raumfahrt; weitere auf Anfrage
Fragen Sie uns gerne direkt an.
76910343114
- Gewindelänge: 18,5 mm
- Gesamtlänge: 38,5 mm
- Spindel: 1.1248
- Mutter: CuSn12
- M8 x 0,5
76910362614
Gewindelänge: 194 mm
Gesamtlänge 232,4 mm
- Spindel: 1.4112
- Mutter: CuSn12
76910359310
- Gewindelänge: 31,35 mm
- Gesamtlänge: 41,1 mm
- 1.4034
- M3
Unverbindliches Angebot anfordern
Teilen Sie uns Ihre genauen Anforderungen mit und wir werden uns mit Ihnen schnellstmöglich in Verbindung setzen:
