Zubehör für Messuhren- und Feinzeigerprüfgeräte

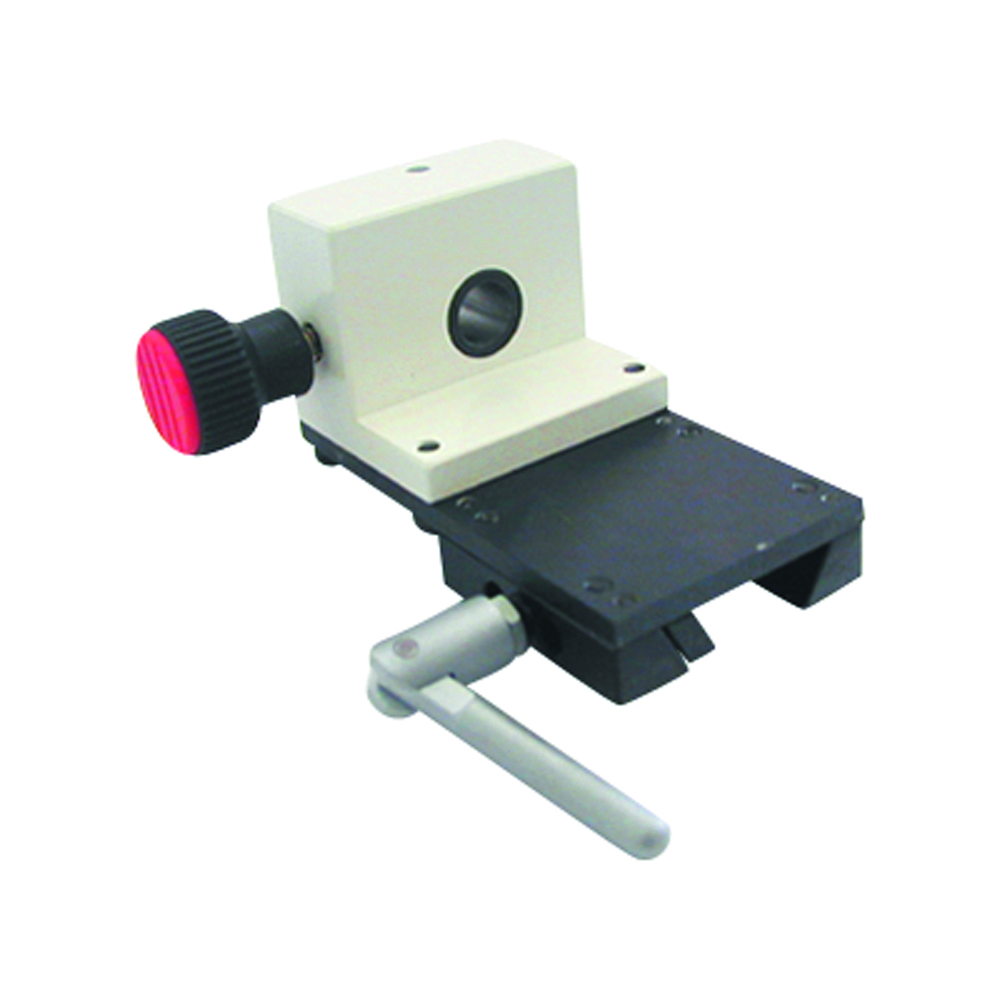

Aufnahme für Prüflinge mit Spannschaft (Spannlänge 21 mm)

Schwalbenschwanzführung mit Hülse zum Aufnehmen von Messwertaufnehmern wie u.a. Messuhren mit anderen Schaftdurchmessern gemäß Bestellnummer.

Erweitertes Zubehör Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
ø 1/2" 76 4104 232 14
  •
  •
ø 3/8" 76 4104 231 14
  •
  •
ø 10 mm 76 4104 203 14
  •
  •
ø 15 mm 76 4104 206 14
  •
  •
ø 16 mm 76 4104 207 14
  •
  •
ø 18 mm 76 4104 208 14
  •
  •
ø 20 mm 76 4104 209 14
  •
  •

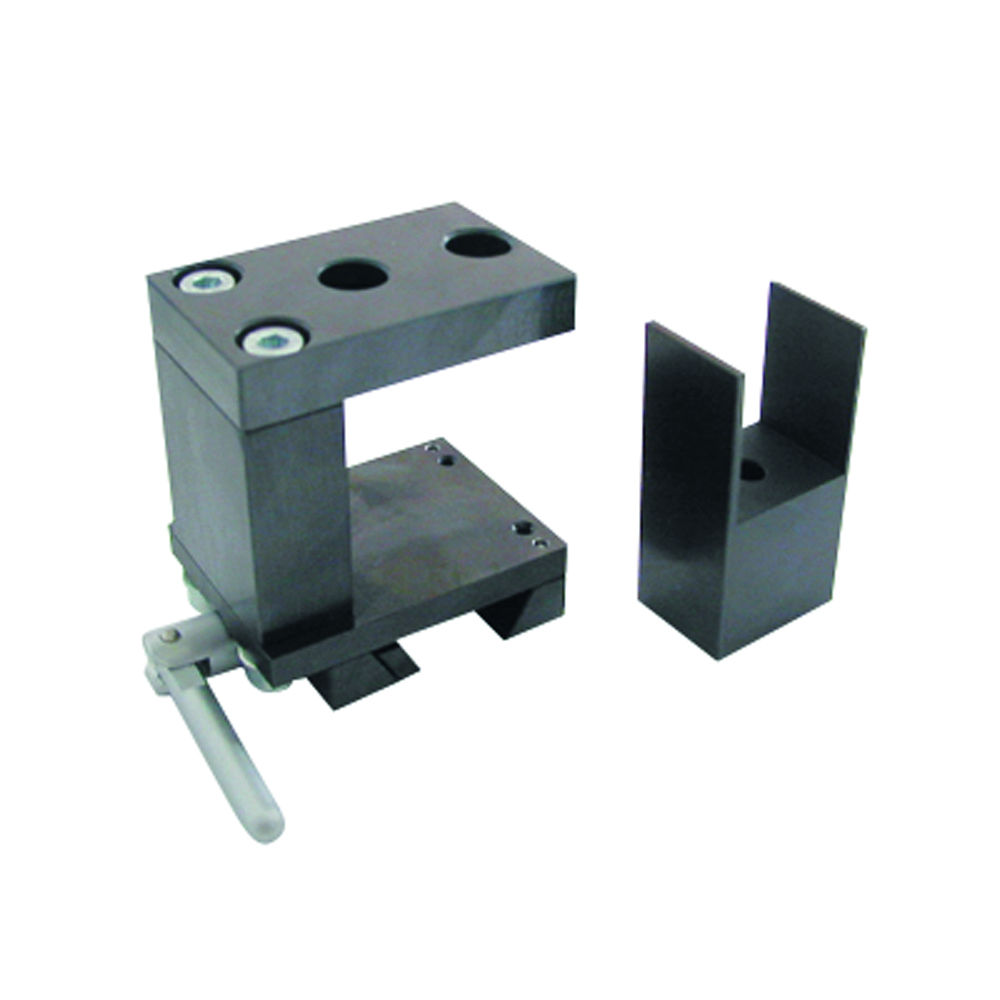

Aufnahme für Heidenhain Inkremental-Taster

Schwalbenschwanzführung mit horizontalen Haltebohrungen zur Befestigung von Heidenhain- Inkremental Tastern gemäß Bestellnummer.



Erweitertes Zubehör Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
MT 101 K 76 4104 170 14
  •
  •
MT 60 K 76 4104 160 14
  •
  •
CT 6000 76 4104 113 14
  •
  •
CT 2500 76 4104 112 14
  •
  •
CP 60 K 76 4104 116 14
  •
  •

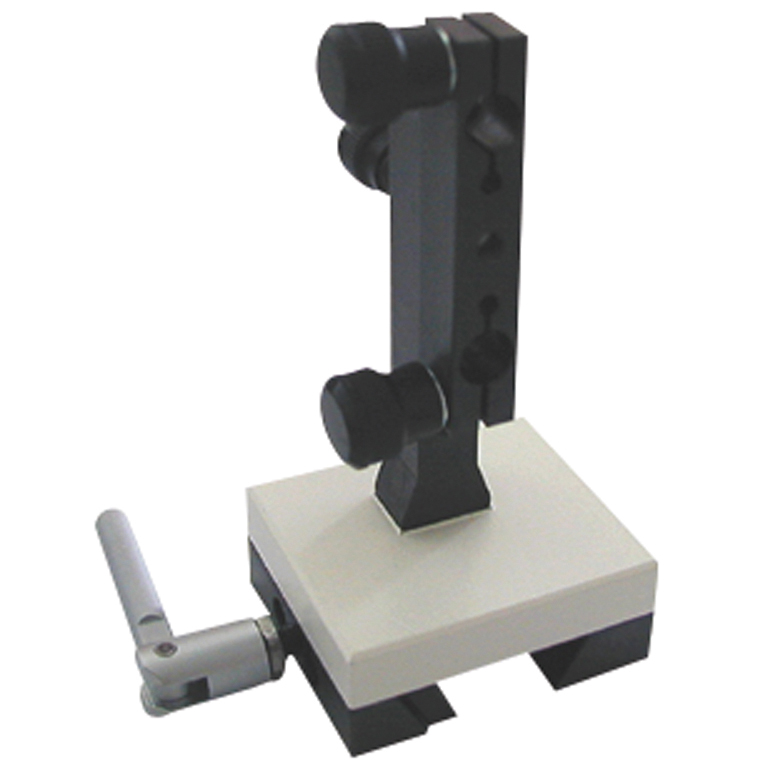

Aufnahme für Fühlhebelmessgeräte mit Spannschaft DIN 2270 Form A & C

Schwalbenschwanzführung mit Aufnahme für Fühlhebelmessgerät mit Ø 4 mm Schaftaufnahme, abweichend zum Standard-Anwenderset (im Lieferumfang enthalten).



Erweitertes Zubehör Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
ø 4 mm 76 4104 252 14
  •
  •

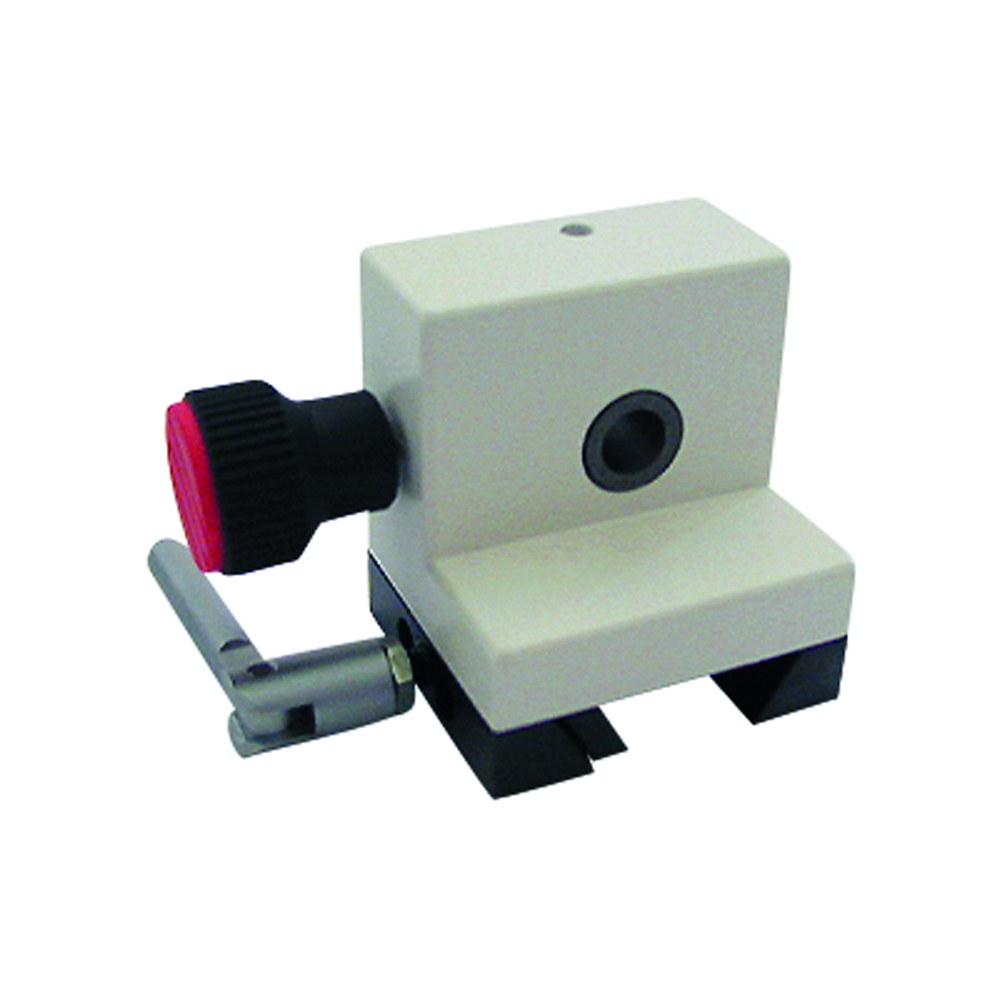

Aufnahme für Prüflinge mit Spannschaft (Spannlänge 40 mm)

Schwalbenschwanzführung mit auf 40 mm verlängertem Spannschaft zur Aufnahme von Prüflingen mit 15, 28 und 30 mm Spannschaftdurchmesser.



Erweitertes Zubehör Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
Aufnahme Ø 15 mm 76 4104 214 14
  •
  •
Aufnahme Ø 28 mm 76 4104 210 14
  •
  •
Aufnahme Ø 30 mm 76 4104 211 14
  •
  •

Aufnahme für Messuhr 100 mm

Verlängerte Schwalbenschwanzführung zur Aufnahme von Messuhren und Messmitteln mit langem Messbolzen für Spannschaftdurchmesser 3/8“, 8 mm und 10 mm.



Erweitertes Zubehör Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
Ø 10 mm 76 4104 213 14
  •
  •
Ø 8 mm 76 4104 215 14
  •
  •
Ø 3/8“ 76 4104 233 14
  •
  •

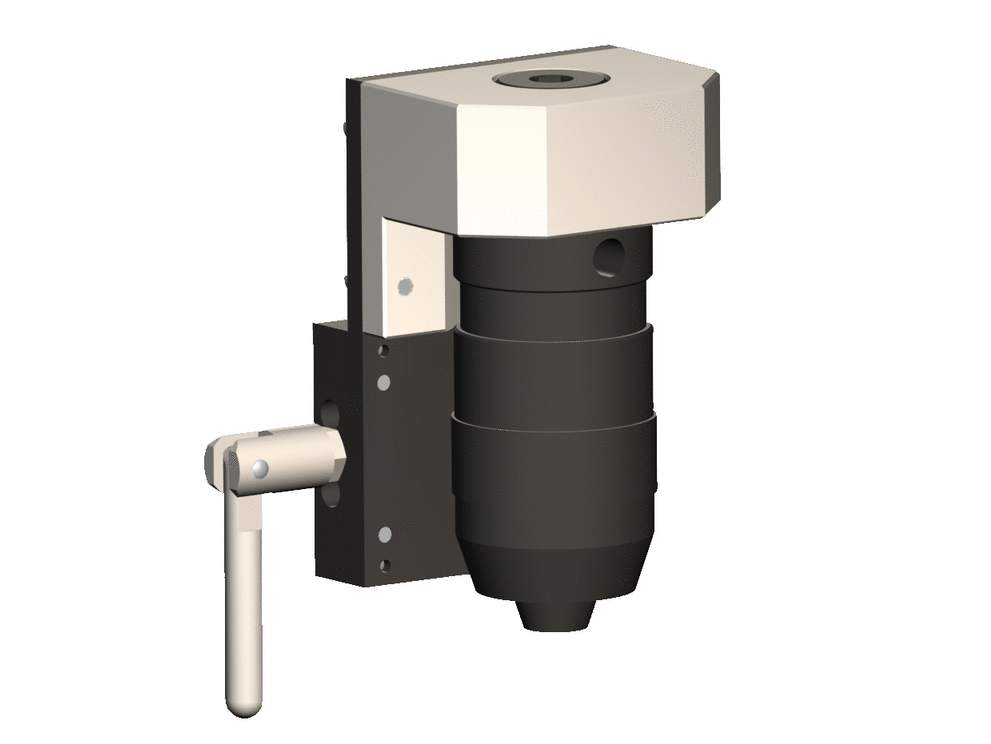

Einfache Futteraufnahme für Zweipunkt-Innenmessgeräte

Schwalbenschwanzführung zum Prüfen von Zwei- Punkt-Innenmessgeräten mit auswechselbaren Tastflächen (z. B. Subito o.ä.).



Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
76 4104 253 25 -
  •
76 4104 254 25
  •
-

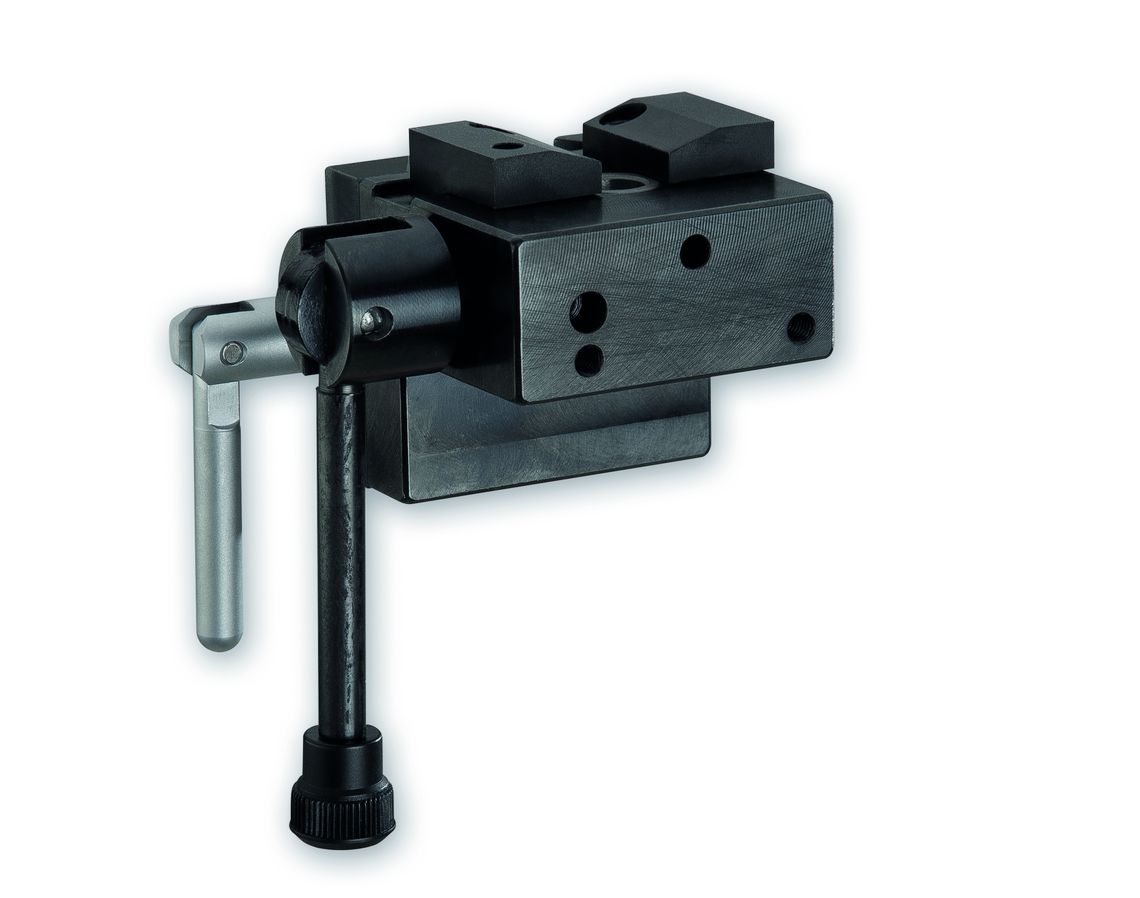

Schnellspanner mit Aufnahme Ø 8 mm

Schwalbenschwanzführung mit Schnellspanner für Serienmessung bei gleichen Messuhren und Feinzeigern für Spannschaftdurchmesser 8H7, sichert immer gleiche Aufnahmeposition.



Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
76 8284 050 14
  •
  •

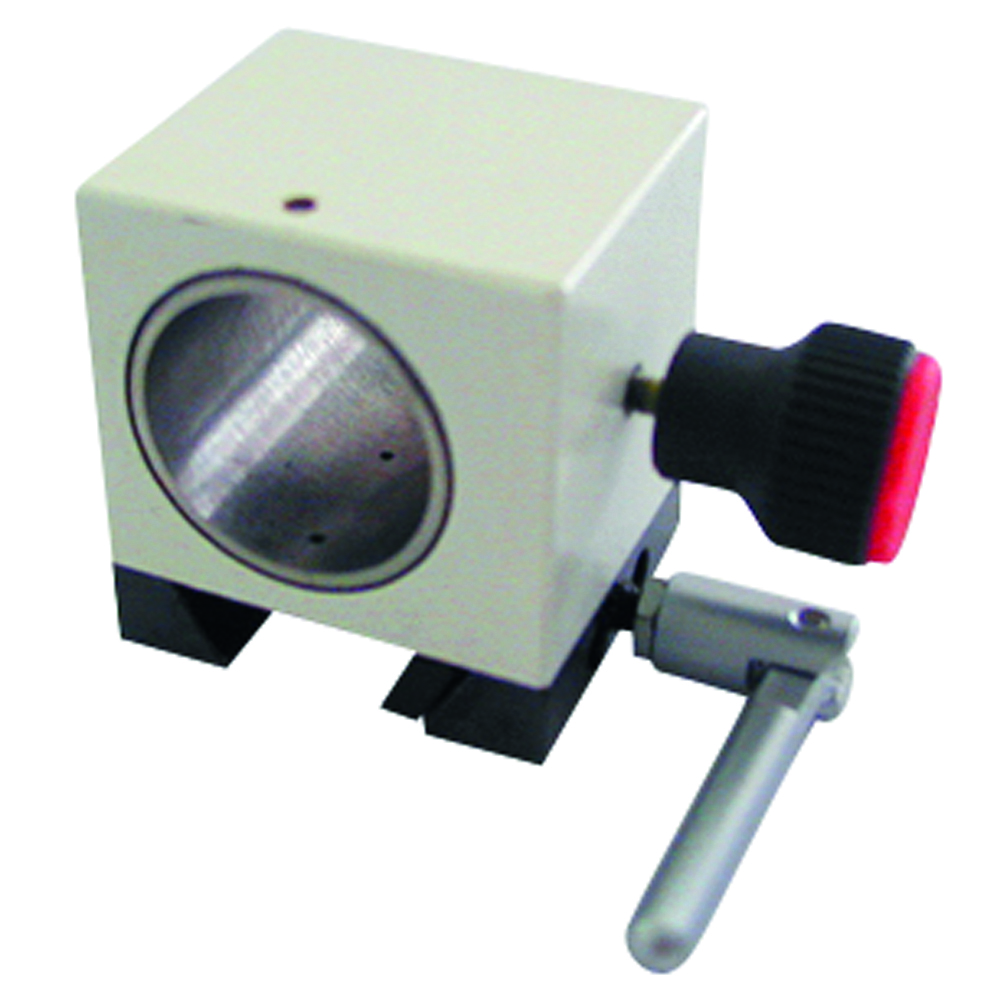

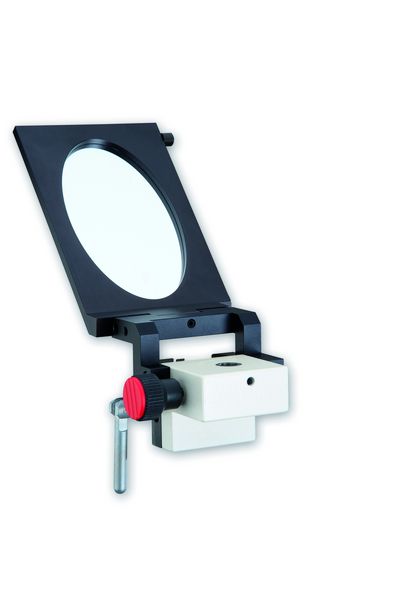

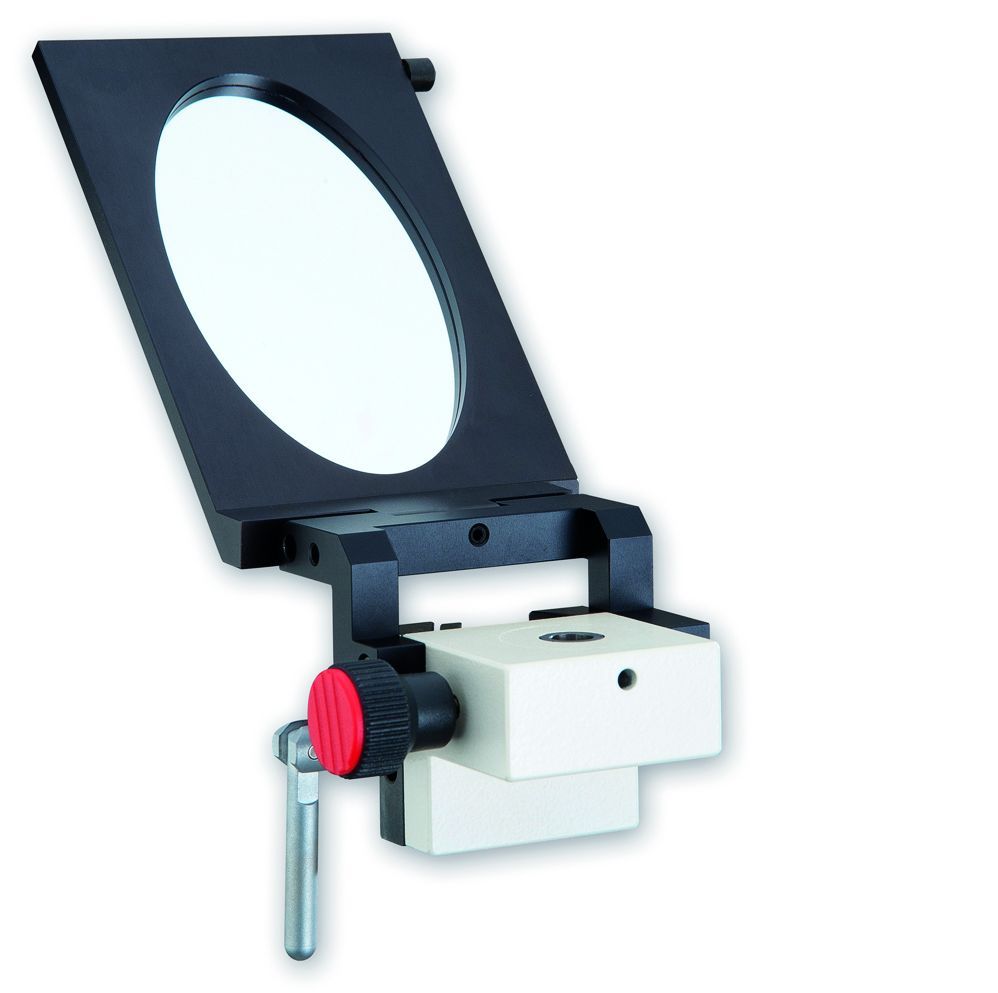

Aufnahme Spiegeleinheit für Topfmessuhren

Schwalbenschwanzführung mit klappbarem Spiegel zum Prüfen von 40 mm Topmessuhren (Messuhren mit rückseitigen Messbolzen), Dialtest 7 verarbeitet gespiegeltes Video-Image.



Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
76 3211 113 20
  •
  •

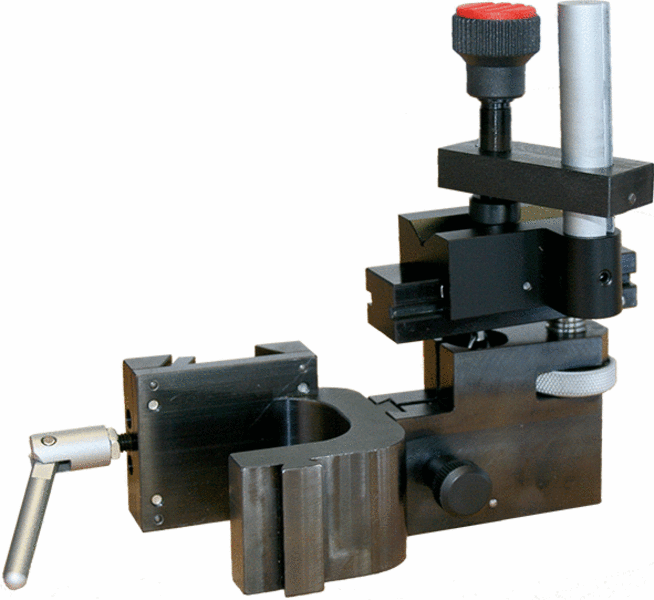

Aufnahme für Zweipunktbohrungsmessgeräte mit 3-Punktzentrierung

Schwalbenschwanzführung mit Klemmhaltesystem zur Prüfung von Innenmesstaster mit diametralen Tastpunkten verschiedener Hersteller.



Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
76 4104 501 24
  •
  •

Aufnahme für Fühlhebelmessgeräte (Kleintaster) DIN 2270 Form B mit Schwalbenschwanz

Halteelement für Fühlhebelmessgeräte der Form B nach DIN 2270 mit Schwalbenschwanz.



Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
76 4104 023 24
  •
  •

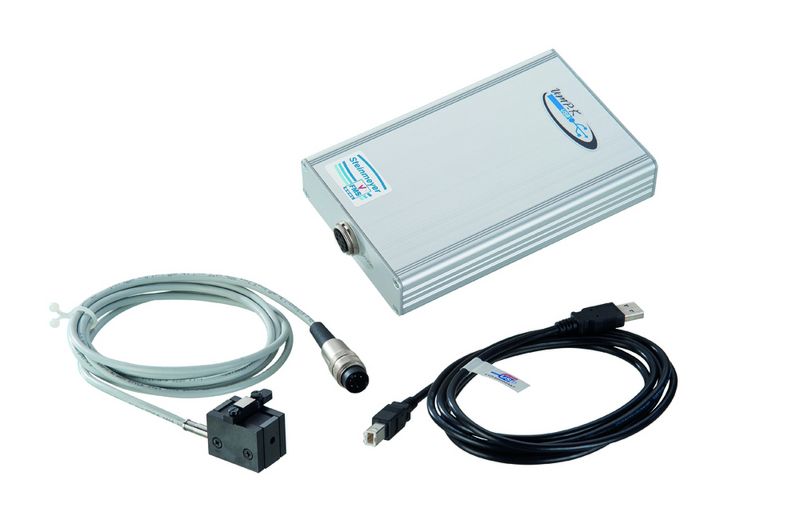

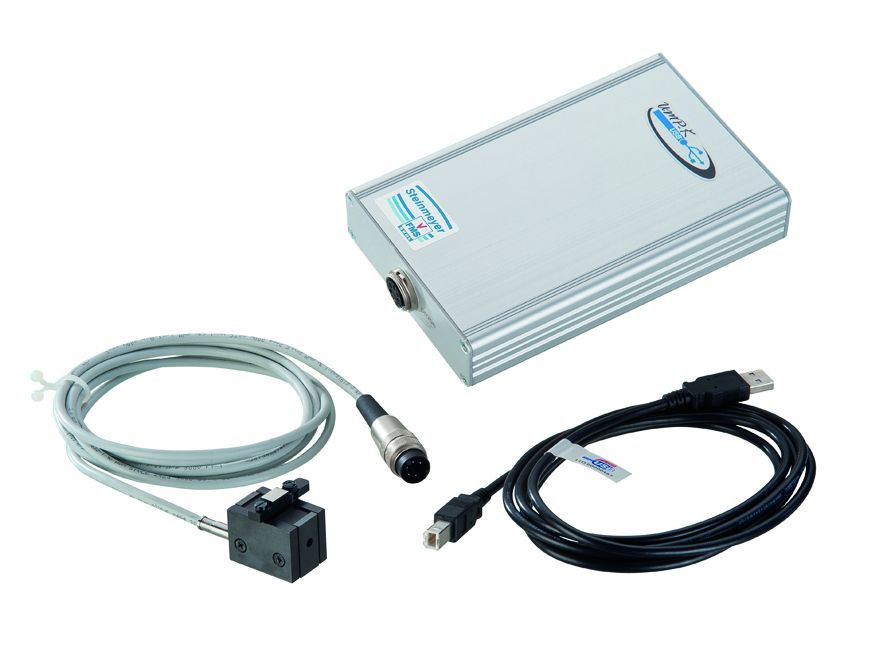

Messkraftprüfeinrichtung UMP-KT

Messaufsatz zum Prüfen der Messkraft von Feinzeigern, Messuhren und Messwertaufnehmern; wird direkt über USB-Anschluss am PC angeschlossen.



Bestell-Nr. MFP 30 (BV) MFP 100 (BV)
76 8158 004 20
  •
  •

Induktivtaster Adapter

Anschlussbox zum Prüfen von Induktivtastern verschiedener Hersteller.



Bestell-Nr. MFP 30 (BV)MFP 100 (BV)
Auf Anfrage

Messaufsatz Ø 6/25 lg

Verlängerter Stellgeber-Messaufsatz, 25 mm lang, für Sonderanwendungen.



Bestell-Nr. MFP 30 (BV)MFP 100 (BV)
76 4104 521 14

Wärmeschutz

Acrylglas Schutzblende zum Fernhalten von externen Wärmequellen während des Messvorganges.



Bestell-Nr. MFP 30 (BV)MFP 100 (BV)
76 4104 380 14

Interfaces & Kabel

Interfaces & Kabel für Mitutoyo, Mahr und Heidenhain.



Erweitertes Zubehör Bestell-Nr. MFP 30 (BV)MFP 100 (BV)

Interface für MITUTOYO RS 232:
Anschlusskabel zum Prüfen von digitalen Mitutoyo-Messuhren mittels RS 232-Kabel

80 0091 375 40
Interface für MAHR Digitalmessuhren:
Anschlusskabel zum Prüfen von digitalen Mahr-Messuhren mittels Opto-RS 232-Kabel
80 0091 376 00
Kabel für Mitutoyo Digimatic auf 6-polig rund, 1000 mm lang80 0009 373 87
Kabel für Mitutoyo Digimatic auf SPC, 1000 mm lang80 0009 053 38
Kabel für Mitutoyo Digimatic auf Digimatic 10-polig, 1000 mm lang80 0009 369 37
Adapterkabel für Heidenhain-Inkrementaltaster 11 µA; Ausführung 9-polig rund auf 9-polig Stecker D-SUB76 3097 85 05
Verbindungskabel zum Heidenhain-Adapter von 9-polig auf 15-polig (altes D-SUB)76 4104 930 11
Adapter für Heidenhain:
Schnittstellenumsetzer von 11 µAss (Strom) / 9-polig D-SUB in 1 Vss (Spannung) / 15-polig rund
76 4104 930 14
Adapter für Heidenhain:
Schnittstellenumsetzer von 1 Vss (Spannung) / 12-polig rund in 11 µAss (Strom) / 9-polig D-SUB
76 4104 931 14
Adapter für Heidenhain
Schnittstellenumsetzer von 1 Vss (Spannung) / 15-polig rund in 11 µAss (Strom) / 9-polig D-SUB
76 4104 932 14
