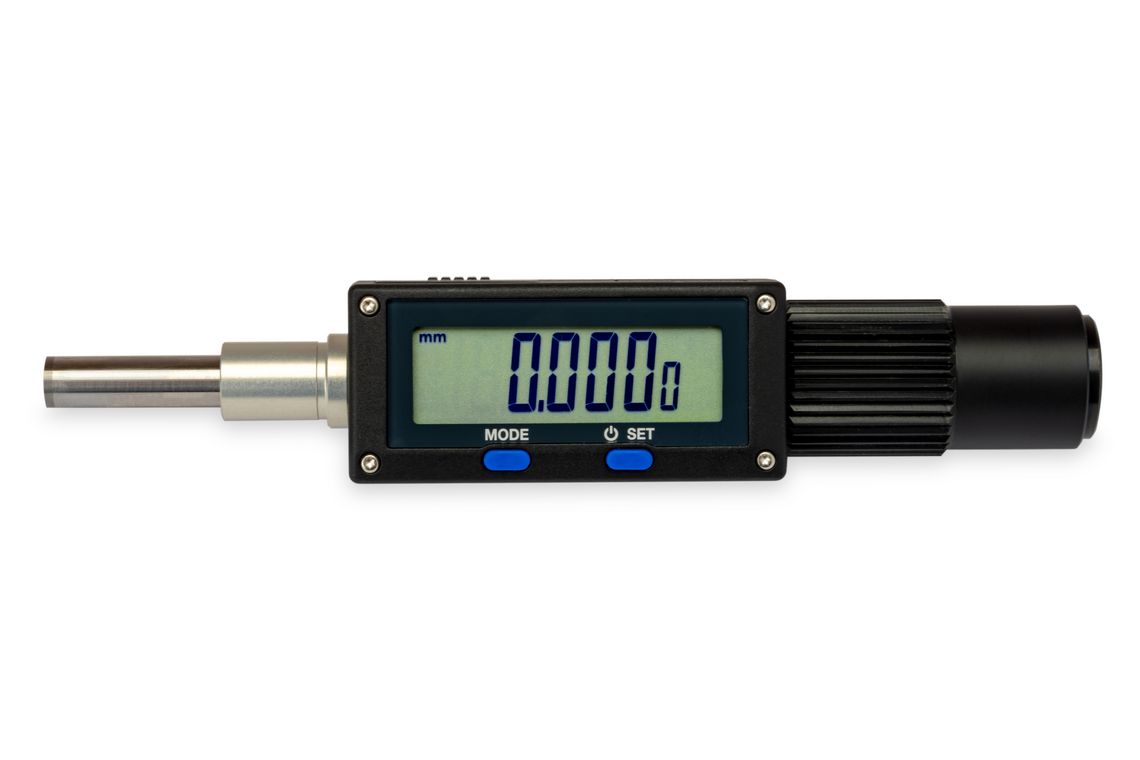

Digitale Einbaumessschraube 0830

Digitale Einbaumessschraube 0830 mit nichtdrehender Spindel, 30 mm Messweg und Schutzart IP65



Kurzbeschreibung

  • Norm: DIN 863 | DAkkS-Kalibriert nach DIN EN ISO/IEC 17025:2018
  • Messbereiche: 0 - 30 mm
  • Auflösung: < 0,0001 mm (< 0,1 µm), umschlaltbar auf 10 µm, 1 µm, 0,5 µm / 0,0005“, 0,00005“, 0,00002“
  • Display: LCD-Anzeige
  • Schnittstelle: Triple I (USB-Kabel oder Funk)
  • Optionales Zubehör: Software

Anwendung

  • zum hochgenauem Vermessen
  • vielseitige Messflächengeometrien möglich
  • Werkstatt und im Messraum, in einem Gerät oder in einer Anwendung

Detaillierte Informationen

Technische Daten

  • Umschaltbare Auflösung 10 µm, 1 µm, 0,5 µm / 0,0005“, 0,00005“, 0,00002“
  • Steigung der Spindel 0,5 mm / 1 mm / 2 mm
  • Spindel Typ Nicht drehend
  • Freie Spindellänge bei Null 36,5 mm
  • Optional: Messkraft Ratsche/ Anlüftung 5-10 N
  • Messflächendurchmesser 8 mm
  • Trommel Durchmesser 24 mm
  • Wiederholgenauigkeit 0,5 µm
  • Höhe 7 Segment Anzeige 12 mm
  • Schnittstelle Proximity (Sylvac)
  • Messflächen Ebenheit < 0,3 µm
  • Schutzart IP65
  • Software Funktionen MIN MAX, MIN-MAX Mem.,HOLD, Present mit Drehknopf
  • Lineares Messsystem, direkt in der Abbe‘schen Messachse
  • Umschaltbare Zählrichtung des Messsystems flexibel einsetzbar
  • (Nichtdrehende) Schiebespindel sichert hohe Wiederholgenauigkeit
  • Umschaltbare Auflösung von 0,5 µm, 1 µm & 10 µm
  • Voreinstellung der Anzeige mit Spindel möglich
  • Messbereichsumschaltung metrisch mm / inch
  • Schnittstelle Proximity (Sylvac) zur Datenübertragung an Messrechner, Funk oder Kabel
  • Eingabe und Speicherung eines Voreinstellwertes und Toleranzwertes
  • Messflächen aus Hartmetall, wahlweise aus CBN sorgt für hohe Standfestigkeit
  • Min- / Max-Wert-Speicherung

Zubehör

  • Schnittstellen zur USB- oder kabellosen Datenüberfragung
  • PC-Software IBR Simkey für die USB- und kabellose Datenübertragung
  • PC-Software FMS View für die kabellose Datenübertragung


Software FMS View

Die optionale Software FMS-S01 bietet die Möglichkeit das Digitalpassameter auch direkt über ein Kabel am PC zu konfigurieren und Messwerte zu übertragen, u. a.:

  • Anzeigen der aktuellen Werte von verschiedenen digitalen Messmitteln
  • Mehrkanalfunktion d.h. parallele Anzeige von bis zu 10 verschiedenen Geräten
  • Umfangreiche Übertragungsfunktion der Werte in Microsoft Excel
  • Protokollformate bzw. Gerätetypen: Sylvac duplex, Sylvac simplex, IBRit-md 1, Heidenhain ND, TESA GTLXX USB, ALMEMO, MAHR 16EXu, PU 11, PU 23, PU 26, PU 60, PU 300, MFP Control, PU 36, IK220, Solartron Orbit3

    > mehr zur Software
Anwendungsbereich Bestell-Nr. Frei Spindellänge bei Null Trommel - Ø Bemerkungen
0 - 30 mm 76 0830 131 20 36,5 mm 24 mm Befestigungsachse ø12h6x16, Steigung der Spindel 1mm
0 - 30 mm 76 0830 132 20 36,5 mm 24 mm Befestigungsachse ø12h6/M12x0,5/Spannmutter, Steigung der Spindel 1mm
0 - 30 mm 76 0830 133 20 36,5 mm 24 mm Befestigungsachse ø12h6x16, Steigung der Spindel 1mm, mit Ratsche
0 - 30 mm 76 0830 141 20 36,5 mm 24 mm Befestigungsachse ø12h6x16, Steigung der Spindel 0,5mm
0 - 30 mm 76 0830 142 20 36,5 mm 24 mm Befestigungsachse ø12h6/M12x0,5/Spannmutter, Steigung der Spindel 0,5mm
0 - 30 mm 76 0830 143 20 36,5 mm 24 mm Befestigungsachse ø12h6x16, Steigung der Spindel 0,5mm, mit Ratsche
0 - 30 mm 76 0830 144 20 36,5 mm 24 mm Befestigungsachse ø12h6/M12x0,5/Spannmutter, Steigung der Spindel 0,5mm, mit Ratsche
0 - 30 mm 76 0830 151 20 36,5 mm 24 mm Befestigungsachse ø12h6x16, Steigung der Spindel 1mm, sphärische Messfläche
0 - 30 mm 76 0830 152 20 36,5 mm 24 mm Befestigungsachse ø12h6/M12x0,5/Spannmutter, Steigung der Spindel 1mm, sphärische Messfläche
0 - 30 mm 76 0830 161 20 36,5 mm 24 mm Befestigungsachse ø12h6x16, Steigung der Spindel 0,5mm, sphärische Messfläche
0 - 30 mm 76 0830 162 20 36,5 mm 24 mm Befestigungsachse ø12h6/M12x0,5/Spannmutter, Steigung der Spindel 0,5mm, sphärische Messfläche
  Sonderausführungen sind auf Anfrage erhältlich


Sonderausführungen können beinhalten:

  • verschiedene Arten von Messflächen
  • Hartmetall-Messfläche/ CBN-Messfläche
  • mit Ratsche
  • mit Spannmutter
  • Linksbedienung möglich
  • (zusätzliche) inverse Skala
