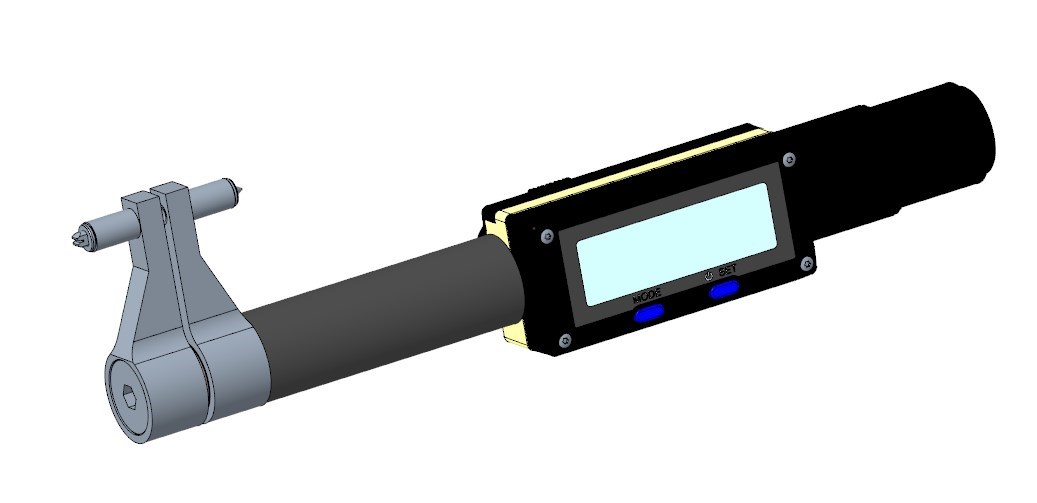

Digitale Innengewindemessschraube 0823
mittels abwechselbaren Messeinsätzten
Kurzbeschreibung
- Werksnorm
- Messbereiche: 0 - 80 mm (je nach Version)
- Auflösung: < 0,0001 mm (< 0,1 µm), umschlaltbar auf 10 µm, 1 µm, 0,5 µm / 0,0005 inch, 0,00005 inch, 0,00002 inch
- Display: LCD-Anzeige
- Schnittstelle: Triple I (USB-Kabel oder Funk)
- Optionales Zubehör: Software
Anwendung
- für Innengewindemessung mit austauschbaren Messeinsätzen
Detaillierte Informationen
Technische Daten
- Umschaltbare Auflösung 10 µm, 1 µm, 0,5 µm / 0,0005“, 0,00005“, 0,00002“
- Steigung der Spindel 2 mm
- Messkraft Ratsche/ Anlüftung 5-10 N
- Höhe 7 Segment Anzeige 12 mm
- Schnittstelle Proximity (Sylvac)
- Schutzart IP65
- Software Funktionen MIN MAX, MIN-MAX Mem.,HOLD, Present mit Drehknopf
- für Gewindemesseinsätze ø 3,5 x 5,0 bis Messbereich 70 mm ; ø 3,5 x 13,5 ab Messbereich 70 mm
- optional für Gewindemesseinsätze ø 3,5 x 15,5
- Die Messeinsätze sollen sich in den Aufnahmebohrungen der Messzapfen leicht drehen lassen, damit sie sich beim Messen an die Gewindeflanken anlegen können, nach jedem Wechsel ist die Messschraube neu einzustellen.
- Lineares Messsystem
- Umschaltbare Zählrichtung des Messsystems flexibel einsetzbar
- hohe Wiederholgenauigkeit
- Umschaltbare Auflösung von 0,5 µm, 1 µm & 10 µm
- Voreinstellung der Anzeige mit Spindel möglich
- Messbereichsumschaltung metrisch mm / inch
- Schnittstelle Proximity (Sylvac) zur Datenübertragung an Messrechner, Funk oder Kabel
- Eingabe und Speicherung eines Voreinstellwertes und Toleranzwertes
- Min- / Max-Wert-Speicherung
- vielseitiger Einsatz durch austauschbare Messeinsätze
Zubehör
- Schnittstellen zur USB- oder kabellosen Datenüberfragung
- PC-Software IBR Simkey für die USB- und kabellose Datenübertragung
- PC-Software FMS View für die kabellose Datenübertragung
Software FMS View
Die optionale Software FMS-S01 bietet die Möglichkeit das Digitalpassameter auch direkt über ein Kabel am PC zu konfigurieren und Messwerte zu übertragen, u. a.:
- Anzeigen der aktuellen Werte von verschiedenen digitalen Messmitteln
- Mehrkanalfunktion d.h. parallele Anzeige von bis zu 10 verschiedenen Geräten
- Umfangreiche Übertragungsfunktion der Werte in Microsoft Excel
- Protokollformate bzw. Gerätetypen: Sylvac duplex, Sylvac simplex, IBRit-md 1, Heidenhain ND, TESA GTLXX USB, ALMEMO, MAHR 16EXu, PU 11, PU 23, PU 26, PU 60, PU 300, MFP Control, PU 36, IK220, Solartron Orbit3
> mehr zur Software
Schnabel - Ausführung:
| Messbereich | Bestell-Nr. | |
| 20 - 45 mm* | 76 0823 001 20 | |
| 45 - 70 mm* | 76 0823 002 20 | |
| 70 - 95 mm | 76 0823 003 20 | |
| 95 - 120 mm | 76 0823 004 20 | |
| 120 - 145 mm | 76 0823 005 20 | |
| 145 - 170 mm | 76 0823 006 20 | |
| 170 - 195 mm | 76 0823 007 20 |
Zylinder - Ausführung: (Zusammensetzbar)
| Messbereich | Bestell-Nr. |
|---|---|
| 185 - 215 mm | 76 0826 200 20 |
| 185 - 590 mm | 76 0826 201 20 |
| 185 - 1590 mm | 76 0826 202 20 |
* Gewindemesseinsätze mit verkürzten Schaft (5 mm) verwenden
