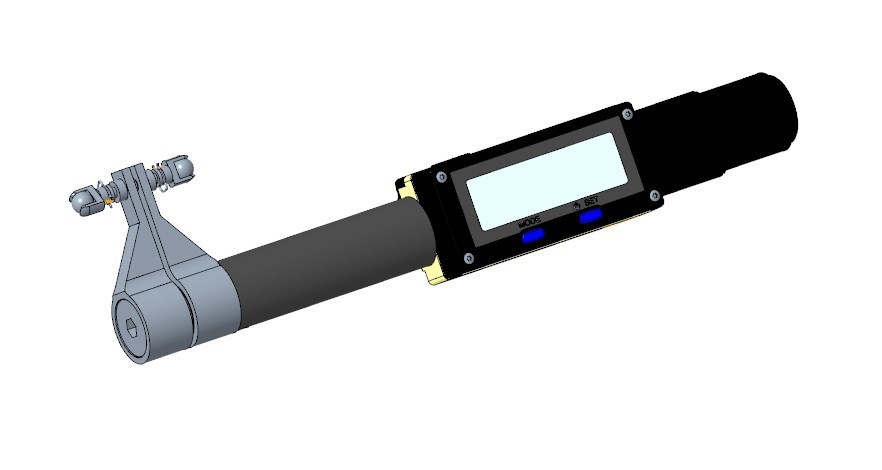

Digitale Innenmessschraube für Verzahnungsmessung 0824
Kurzbeschreibung
- Werksnorm
- Messbereiche: 0 - 200 mm (je nach Version)
- Auflösung: < 0,0001 mm (< 0,1 µm), umschlaltbar auf 10 µm, 1 µm, 0,5 µm / 0,0005 inch, 0,00005 inch, 0,00002 inch
- Display: LCD-Anzeige
Anwendung
- Werkstatt und im Messraum
- Zur Bestimmung des diametralen Zweikugelmaßes
Detaillierte Informationen
Technische Daten
- Umschaltbare Auflösung 10 µm, 1 µm, 0,5 µm / 0,0005“, 0,00005“, 0,00002“
- Steigung der Spindel 2 mm
- Messkraft Ratsche/ Anlüftung 5-10 N
- Zapfendurchmesser der Messaufsätze 3,0 mm und 6,8 mm
- Höhe 7 Segment Anzeige 12 mm
- Schnittstelle Proximity (Sylvac)
- Schutzart IP65
- Software Funktionen MIN MAX, MIN-MAX Mem.,HOLD, Present mit Drehknopf
- Lieferung auch mit Anlüfthebel (Anlüftweg: ca. 1,8mm)
- Lineares Messsystem
- Umschaltbare Zählrichtung des Messsystems flexibel einsetzbar
- hohe Wiederholgenauigkeit
- Umschaltbare Auflösung von 0,5 µm, 1 µm & 10 µm
- Voreinstellung der Anzeige mit Spindel möglich
- Messbereichsumschaltung metrisch mm / inch
- Schnittstelle Proximity (Sylvac) zur Datenübertragung an Messrechner, Funk oder Kabel
- Eingabe und Speicherung eines Voreinstellwertes und Toleranzwertes
- Min- / Max-Wert-Speicherung
- Auswechselbare Messkugel im Halter
- Auch für Messrollen im Halter geeignet
- Messkugeln im Halter auch für Außenverzahnungsmessschrauben geeignet
Zubehör
- Schnittstellen zur USB- oder kabellosen Datenüberfragung
- PC-Software IBR Simkey für die USB- und kabellose Datenübertragung
- PC-Software FMS View für die kabellose Datenübertragung
Software FMS View
Die optionale Software FMS-S01 bietet die Möglichkeit das Digitalpassameter auch direkt über ein Kabel am PC zu konfigurieren und Messwerte zu übertragen, u. a.:
- Anzeigen der aktuellen Werte von verschiedenen digitalen Messmitteln
- Mehrkanalfunktion d.h. parallele Anzeige von bis zu 10 verschiedenen Geräten
- Umfangreiche Übertragungsfunktion der Werte in Microsoft Excel
- Protokollformate bzw. Gerätetypen: Sylvac duplex, Sylvac simplex, IBRit-md 1, Heidenhain ND, TESA GTLXX USB, ALMEMO, MAHR 16EXu, PU 11, PU 23, PU 26, PU 60, PU 300, MFP Control, PU 36, IK220, Solartron Orbit3
> mehr zur Software
Schnabel - Ausführung:
| Messbereich | Messzapfendurchmesser | Bestell-Nr. |
| 25 - 50 mm | 3,0 | 76 0824 001 20 |
| 50 - 75 mm | 3,0 6,8 | 76 0824 002 20 76 0824 102 20 |
| 75 - 100 mm | 3,0 6,8 | 76 0824 003 20 76 0824 103 20 |
| 100 - 125 mm | 3,0 6,8 | 76 0824 004 20 76 0824 104 20 |
| 125 - 150 mm | 3,0 6,8 | 76 0824 005 20 76 0824 105 20 |
| 150 - 175 mm | 3,0 6,8 | 76 0824 006 20 76 0824 106 20 |
| 175 - 200 mm | 3,8 6,8 | 76 0824 007 20 76 0824 107 20 |
Zylinder - Ausführung: (Zusammensetzbar)
| Messbereich | Messzapfendurchmesser | Bestell-Nr. |
|---|---|---|
| 195 - 225 mm | Zapfen - ø 3,0 | 76 0826 100 20 |
195 - 1000 mm | Zapfen - ø 3,0 | 76 0826 101 20 |
| 195 - 400 mm | Zapfen - ø 3,0 | 76 0826 102 20 |
| 195 - 600 mm | Zapfen - ø 3,0 | 76 0826 103 20 |
| 195 - 1600 mm | Zapfen - ø 3,0 | 76 0826 104 20 |
| 195 - 225 mm | Zapfen - ø 6,8 | 76 0826 150 20 |
| 195 - 400 mm | Zapfen - ø 6,8 | 76 0826 151 20 |
| 195 - 600 mm | Zapfen - ø 6,8 | 76 0826 152 20 |
| 195 - 1000 mm | Zapfen - ø 6,8 | 76 0826 153 20 |
| 195 - 1600 mm | Zapfen - ø 6,8 | 76 0826 154 20 |
